Клапан предохранительный по КПЛВ.494145.004 ТУ

Технические условия

КПЛВ.494145.004 ТУ

Сертификат соответствия

РОСС  RU.АЯ27.В21214

с 03.12.2008 по 02.12.2011

Разрешение на применение

РРС 00-33138

с16.02.2009 по 16.02.2014

Номинальный диаметр, DN, мм

65

Давление номинальное, PN, МПа

2,5

Площадь проточной части, не менее, мм?

2000

Коэффициент расхода, ?, не менее

0,8

Величина протечек в затворе по воздуху,
не более см/мин

Не допускаются

Пропускная способность, не менее, кг/ч

См. таблицу 2

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, °С

от – 50 до +65

Климатическое исполнение

О1

Температура окружающей среды, °С

от – 50 до + 50

Направление подачи рабочей среды

Под золотник

Установочное положение

Вертикальное

Присоединение

Фланцевое

Фланец

Сталь 12Х18Н10Т

Шток

Сталь 07Х16Н4Б

Тарелка

Сталь 14Х17Н2

Пружина

Проволока  51ХФА-Е-1-ХН ГОСТ 14963-78

Кольца уплотнительные

Резина марки 7-В-14 ГОСТ 18829-73

Назначенный срок службы, лет

30

Назначенный ресурс, циклов

850

Назначенный ресурс до кап.ремонта, циклов

425

Назначенная наработка на отказ, циклов

165

Обозначение

Исп.

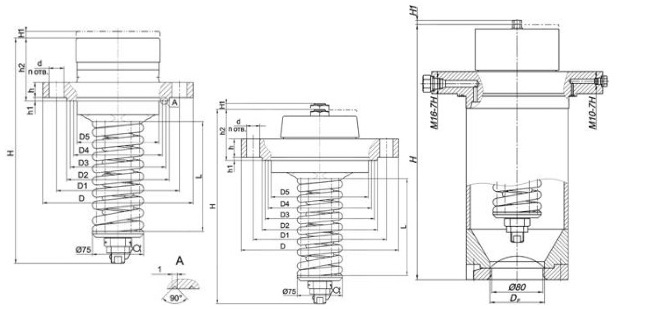

Рис.

D

D1

D2

D3

D4

D5

L

h

h1

h2

d

n

H

H1

Dp

КПЛВ 494145.004-00

1

220

180

150

140

130

120

157
152,5
148

22

5

92

22

6

327

11

-

КПЛВ 494145.004-01

2

266

220

185

178

170

160

29

4

78

26

8

316

КПЛВ 494145.005

3

266

220

185

179

165

159

149

34

4

102,5

26

8

395

11

80

КПЛВ 494145.005-01

147

КПЛВ 494145.005-02

152,5

КПЛВ 494145.005-03

148

Обозначение

Исполнение

Область применения

Рабочая
среда

Давление настройки
Рн, МПа

Давление
начала открытия
Рно, МПа

Давление
полного открытия
Рпо, МПа , не более

Давление
закрытия
Рз, МПа, не менее

Давление
разрыва мембраны, Ррм МПа

Пропускная
способность
по воздуху
Q, м3/ч, не менее

Масса,
Кг, не более

КПЛВ.494145.004-00

Контейнер-
цистерны
типа IMO5

Сжиженные
углеводородные
газы

1,8

1,86±0,06

1,98

1,71

-

25000

14,15

2,04

2,1±0,06

2,24

1,94

28000

2,25

2,32±0,07

2,48

2,13

31000

КПЛВ 494145.004-01

1,8

1,86±0,06

1,98

1,71

25000

21,32

2,04

2,1±0,06

2,24

1,94

28000

2,25

2,32±0,07

2,48

2,13

31000

КПЛВ.494145.005-00

Ваг.-цист.

Сжиженные
углеводородные
газы, аммиак

2,45

2,45+0,177

2,70

2,21

2,5…2,7

33600

28,00

КПЛВ 494145.005-01

Конт.-цист.
типа IMO5 и
вагоны-цист.

2,57

2,64±0,07

2,83

2,44

2,83±0,13

35200

КПЛВ 494145.005-02

1,97

2,03±0,06

2,17

1,87

2,17±0,10

27200

КПЛВ 494145.005-03

2,2

2,27±0,07

2,42

2,09

2,42±0,11

31500
