Клапан запорный DN 65, PN, кгс/см2 16, № чертежа У26549М

Клапан запорный DN 65, PN, кгс/см2 16, № чертежа У26549М

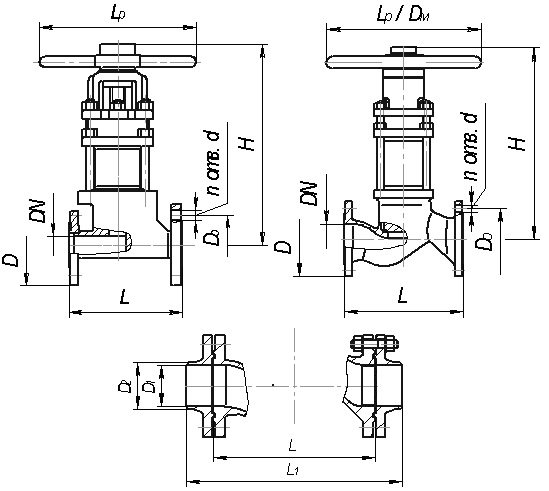

Обозначение										Рисунок											DN											Размеры, мм
D			D1				D2				Dо					L				L1		Lр				Dм					Н				d				n
У26549-015М	1				15				95			-			-				60		130		202				120			-			181				14				4
-01										2											12											19
У26549-025М			1				25				115					-				-		85				160					234				220				285
01										2											25											33
У26549-032М		1				32				135				-				-			100			180				250				220				275				18
01										2											31											39
У26549-040М			1				40				145					-				-		110				200					282				220				300
01										2											38											46
У26549-050М				1				50					160				-				-				125				230					318				220
-01										2											49											58
У26549-065М		1				65				180				-				-			145			290				390				-				320				387
-01										2											66											77
У26549-080М			1				80				195					-				-		160				310					416				400				500
-01										2											78											90
У26549-100М			1				100				230					-				-		185				350					456				22				8
-01										2											96											110
У26549-150М				1				150					280				-				-				240				480					600				496
-01										2											146											161

Назначение - для перекрытия потока рабочей среды на трубопроводах, в том числе хлора и его продуктов.
Условия эксплуатации – климатическое исполнение – УХЛ1 по ГОСТ 15150.
Установочное положение клапана – любое.
Управление – ручное.
Направление подачи рабочей среды: для DN 15, 25, 32, 40, 50, 65, 80 на и под золотник; для DN 100, 150 на золотник.
Присоединение к трубопроводу фланцевое по ГОСТ 12815-80 исполнение 9, ряд 2 на PN 16.
Ответные фланцы по ГОСТ 12821-80 с присоединительными размерами по ГОСТ 12815-80 исполнение 8, ряд 2 на PN 16.
Герметичность в затворе – класс В ГОСТ 9544-2005.
Уплотнение по штоку – сильфонное.
Уплотнение в затворе – плоское металл-фторопласт.
Изготовление и поставка по ТУ 3742-007-34390194-2003.

Обозначение	Номинальный диаметр, DN	Номинальное давление, РN, МПа (кгс/см2)		Температура рабочей среды, tср, оС	Среда рабочая	Материал основных деталей		Тип присоединения	Масса, кг
У26549-015М	10	1,6 (16)		О т минус 45 до плюс 70	взрывопожароопасные и токсичные вещества и смеси, в том числе хлор жидкий и газообразный с содержанием влаги не более 0,04 %.	сталь 12Х18Н9Т; 12Х18Н9ТЛ-II, 08Х18Н10Т, фторопласт-4		фланцевое	5
-01			с ответными фланцами				7
У26549-025М		25			фланцевое			11
-01			с ответными фланцами				15
У26549-032М		32			фланцевое			14
-01			с ответными фланцами				19
У26549-040М		40			фланцевое			18
-01			с ответными фланцами				24
У26549-50М		50			фланцевое			20
-01			с ответными фланцами				27
У26549-065М		65			фланцевое			40
-01			с ответными фланцами				52
У26549-080М		80			фланцевое			63
-01			с ответными фланцами				80
У26549-100М		100			фланцевое			75
-01			с ответными фланцами				97
У26549-150М		150			фланцевое			105
-01			с ответными фланцами				132
