  3. Клапан запорный быстродействующий DN 200, PN, кгс/см2 180, № чертежа ЦКБ У29505

Клапан запорный быстродействующий DN 200, PN, кгс/см2 180, № чертежа ЦКБ У29505

ПОИСК

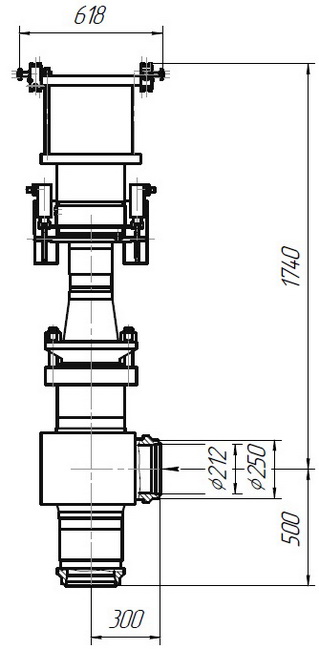

Клапан запорный быстродействующий DN 200, PN, кгс/см2 180, № чертежа ЦКБ У29505 Клапан запорный быстродействующий DN 200, PN, кгс/см2 180, № чертежа ЦКБ У29505

Клапан запорный быстродействующий DN 200, PN, кгс/см2 180, № чертежа ЦКБ У29505Назначение – для установки в качестве запорных устройств.
Условия эксплуатации – климатическое исполнение «Т», категория размещения 3,
атмосфера тип III по ГОСТ 15150-69.
Установочное положение на трубопроводе – вертикальное, подача давления
рабочей среды по стрелке (в боковой патрубок).
Управление пневмоприводом нормально открытого действия "НО".
Для обеспечения необходимого времени срабатывания пневмопривод управляется 2 блоками управления с
электромагнитными приводами УФ 96557М-008.00.00-03 по ТУ У 3.22.14288275-070-2000.
Давление управляющего воздуха – 4,5 МПа (45 кгс/см2).
Расход управляющего воздуха на одно срабатывание – 0,006 м3.
Питающее напряжение переменного тока 220В частотой 50 Гц.
Направление потока рабочей среды – на золотник.
Присоединение клапанов к трубопроводу – патрубки под приварку.
Уплотнение по штоку – сильфонное.
Уплотнение в затворе – металл по металлу с наплавкой.
Герметичность в затворе – класс В по ГОСТ 9544 – 2005.
Коэффициент сопротивления, – не более 3,6.
Изготовление и поставка – по ЮТАЯ.492254.001 ТУ.

Клапан запорный быстродействующий DN 200, PN, кгс/см2 180, № чертежа ЦКБ У29505

Обозначение

Номинальный диаметр,

DN

Давление расчѐтное

(рабочее), Рр, МПа

(кгс/см2)

Температура расчѐтная,

t ˚С, не более

Перепад давления

на затворе, ΔР, МПа

Среда рабочая

Материалы

основных деталей

Масса,

кг

при

открывании затвора,

не менее

при действии

“на золотник”

закрытом состоянии,

не более

при уплотнении и действии

“на золотник”

ЦКБ У29505-200

200

17,64

(180)

350

4

17,64

0,325

борированная

вода

Корпус, золотник –

сталь 08Х18Н10Т

с наплавкой ЦН-12М

940
