Клапан запорный сильфонный DN 10, PN, кгс/см2 25.2, № чертежа ЦКБ У26004

Клапан запорный сильфонный DN 10, PN, кгс/см2 25.2, № чертежа ЦКБ У26004

Назначение – для установки в качестве запорных устройств на импульсных линиях,
дренажно-продувочных линиях, для подключения или отключения приборов систем КИП.
Условия эксплуатации – климатическое исполнение клапанов УХЛ по ГОСТ 15150-69; категория размещений 3, 4; тип атмосферы – II, IV.
Климатическое исполнение для клапанов DN 10 исполнения -09, -10, -11, для клапанов
DN 15 исполнения -09, -10 – Т по ГОСТ 15150-69; категория размещения 3, 4; тип
атмосферы – II, IV.
Среда рабочая – пар, питательная вода, конденсат, газ инертный, обессоленная вода, сжатый воздух.
Направление потока рабочей среды – на и под золотник.
Герметичность в затворе – по классу «В1» при испытаниях давлением Рр или по классу «В» при испытаниях давлением 0,6 МПа (6 кгс/см2) ГОСТ 9544-2005. Пробное вещество – воздух.
Уплотнение по штоку – сальниковое.
Уплотнение в затворе – конусное, металл по металлу с наплавкой.
Установочное положение на трубопроводе – любое.
Присоединение к трубопроводу – патрубки под приварку.
Масса клапана – 0,5 кг.
Изготовление и поставка – по ТУ 3742-181-34390194-2008.
При постановке на АЭС:
Класс и группа арматуры – 2ВIIIа, 2ВIIIв, 3СIIIа, 3СIIIв по НП-068-05.
Категория сейсмостойкости – 1 по НП-031-01.
Присоединительные размеры патрубков – по НП-068-05. Типы разделки по ПНАЭ Г-7-009-89, диаметры разделки и размеры стыкуемой трубы указаны в таблице.
Место установки – периодически обслуживаемые помещения, под оболочкой
(в гермозоне) и вне оболочки.

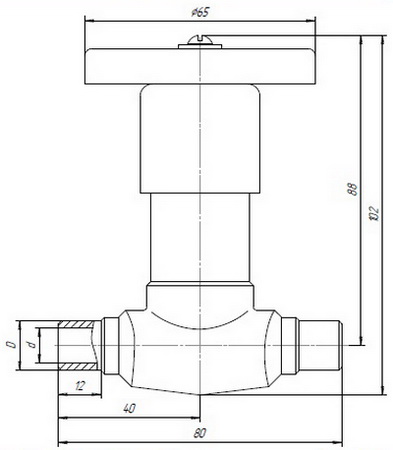

Клапан запорный сильфонный DN 10, PN, кгс/см2 25.2, № чертежа ЦКБ У26004

Обозначение			Размеры, мм					Давление расчѐтное, МПа (кгс/см2)				Температура рабочей среды t, С, не более				Материал корпуса				Коэффициент сопротивления, не более				Стыку- емая труба					Тип разделки по ПНАЭ Г-7- 009-89
d								D								на золотник								под золотник
ЦКБ У21152-010	10					14				18 (180)			200			12Х18Н10Т			40			85				14×2					1-23 (С-23)
-01																14 (140)
-02																11 (110)
-03																4 (40)
-04											10,5										2,5 (25)
-05				12					18					18 (180)				Сталь 20					16×2					1-22 (С-22)
-06																12 (120)
-07																4 (40)
-08					11						16					2,5 (25)					14×2						1-23 (С-23)
-09						10							14						20 (200)							12Х18Н10Т
-10								9								15								Сталь 20
-11						11							18						16×2							1-22 (С-22)
ЦКБ У21152-015		13					18				18 (180)				12Х18Н10Т		150				300				18×2,5					1-23 (С-23)
-01																14 (140)
-02																11 (110)
-03																4 (40)
-04											13,5										2,5 (25)
-05					13						19					18 (180)					Сталь 20						1-22 (С-22)
-06																12 (120)
-07																4 (40)
-08					15						20					2,5 (25)					18×2						1-23 (С-23)
-09					13						18					20 (200)					12Х18Н10Т						18×2,5
-10						12							19						Сталь 20							1-22 (С-22)
