Клапан мембранный Dy 6, 10, 15 Т26199 (13нж828р СВМ22Ж(Г)

Клапан мембранный Dy 6, 10, 15 Т26199 (13нж828р СВМ22Ж(Г)

Предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах холодильных установок морских судов с неограниченным районом плавания, удовлетворяющие «Правилам Морского Регистра судоходства».

КЛАПАН МЕМБРАННЫЙ С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ
Клапан мембранный Dy 6, 10, 15 Т26199 (13нж828р СВМ22Ж(Г)

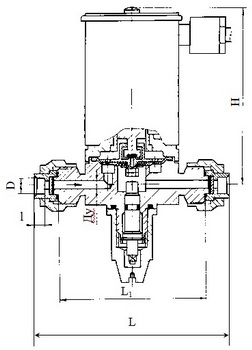

Обозначение	Размеры в мм
Обозначение	Ду	D	L	L₁	I	H
Т 26199-00.006	6	9,5	130	100	7	135
Т 26199-00.010	10	12,2	138	102	9	135
Т 26199-00.015	15	18,25	160	115	13	140

КЛАПАН МЕМБРАННЫЙ С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ

Обозначение	Обозначение исполнения электромагнита	Характеристика электромагнита
Обозначение	Обозначение исполнения электромагнита	Род тока	Напряжение, В	Мощность	Частота, Гц
Т 26199-01.006	Т 098.032 -01	Постоянный	24	20 Вт	-
Т 26199-02.006	-02		110
Т 26199-03.006	-03		220
Т 26199-04.006	-04	Переменный	127	40 В×А	50
Т 26199-05.006	-05		220
Т 26199-06.006	-06		380
Т 26199-07.006	.-07	Постоянный	24	20 Вт	-
Т 26199-08.006	-08		110
Т 26199-09.006	-09		220
Т 26199-10.006	-10	Переменный	127	40 В×А	50
Т 26199-11.006	-11		220
Т 26199-12.006	-12		380
Т 26199-13.006	-13	Постоянный	24	20 Вт	-
Т 26199-14.006	-14		110
Т 26199-15.006	-15		220
Т 26199-16.006	-16	Переменный	127	40 В×А	50
Т 26199-17.006	-17		220
Т 26199-18.006	-18		380
Т 26199-01.010	Т 098.032 -01	Постоянный	24	20 Вт	-
Т 26199-02.010	-02		110
Т 26199-03.010	-03		220
Т 26199-04.010	-04	Переменный	127	40 В×А	50
Т 26199-05.010	-05		220
Т 26199-06.010	-06		380
Т 26199-07.010	-07	Постоянный	24	20 Вт	-
Т 26199-08.010	-08		110
Т 26199-09.010	-09		220
Т 26199-10.010	-10	Переменный	127	40 В×А	50
Т 26199-11.010	-11		220
Т 26199-12.010	-12		380
Т 26199-13.010	-13	Постоянный	24	20 Вт	-
Т 26199-14.010	-14		110
Т 26199-15.010	-15		220
Т 26199-16.010	-16	Переменный	127	40 В×А	50
Т 26199-17.010	-17		220
Т 26199-18.010	-18		380
Т 26199-01.015	Т 098.032 -01	Постоянный	24	20 Вт	-
Т 26199-02.015	-02		110
Т 26199-03.015	-03		220
Т 26199-04.015	-04	Переменный	127	40 В×А	50
Т 26199-05.015	-05		220
Т 26199-06.015	-06		380
Т 26199-07.015	.-07	Постоянный	24	20 Вт	-
Т 26199-08.015	-08		110
Т 26199-09.015	-09		220
Т 26199-10.015	-10	Переменный	127	40 В×А	50
Т 26199-11.015	-11		220
Т 26199-12.015	-12		380
Т 26199-13.015	-13	Постоянный	24	20 Вт	-
Т 26199-14.015	-14		110
Т 26199-15.015	-15		220
Т 26199-16.015	-16	Переменный	127	40 В×А	50
Т 26199-17.015	-17		220
Т 26199-18.015	-18		380

Гарантийная наработка – 100000 циклов.
Пример обозначения клапана Ду 6 для жидкого и газообразного хладона-22 с маслом ХФ 22с-16 на напряжение 24В постоянного тока при заказе и в документации другой продукции: « Клапан Ду 6, 13нж828р12, СВМ22-6С (Т 26199-01.006) ТУ 26-07-195-77».
