  3. Клапан Dy 15; Pp до 0,25 МПа Т26316 (13нж829р)

Клапан Dy 15; Pp до 0,25 МПа Т26316 (13нж829р)

ПОИСК

Клапан Dy 15; Pp до 0,25 МПа Т26316 (13нж829р) Клапан Dy 15; Pp до 0,25 МПа Т26316 (13нж829р)

Предназначен для использования в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.

Клапан Dy 15; Pp до 0,25 МПа Т26316 (13нж829р)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Условное обозначение

Рабочая среда

Температура рабочей среды, °С

Характеристика электромагнита

Масса,

кг



Напря-жение, В

Частота, Гц

Род    тока



Т 26316-015

13нж829р

Мазут марки 40 и 100, топливо дизельное и печное

90±10   (мазут)



20          (топливо)

110

-

Постоянный

3,9




-01

13нж829р1

220

50

Переменный

4,5

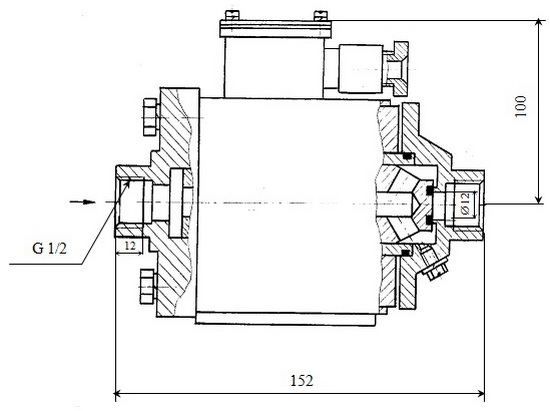

КЛАПАН С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ Рр 0,25 МПа (2,5 кгс/см2)
Клапан Dy 15; Pp до 0,25 МПа Т26316 (13нж829р)

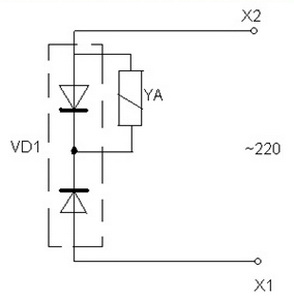

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ДЛЯ КЛАПАНА Т 26316-015-01
Клапан Dy 15; Pp до 0,25 МПа Т26316 (13нж829р)

Условные обозначения
YA – электромагнит
VD1– прибор выпрямительный
КД 205А
Х1, Х2 – клеммы

Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев.
Гарантийная наработка – 10000 циклов.

Пример обозначения  клапана с электромагнитным приводом Ду 15 , для мазута М40 с напряжением 110 В постоянного тока при заказе и в документации другой продукции: «Клапан с электромагнитным приводом Ду 15, 13нж829р (Т 26316-015) ТУ 26-07-055-2000»
