  3. Клапан электромагнитный DN 15; Pp От 0 до 0,4 МПа ВИЛН.492171.007

Клапан электромагнитный DN 15; Pp От 0 до 0,4 МПа ВИЛН.492171.007

ПОИСК

Клапан электромагнитный DN 15; Pp От 0 до 0,4 МПа ВИЛН.492171.007 Клапан электромагнитный DN 15; Pp От 0 до 0,4 МПа ВИЛН.492171.007

Предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.

Клапан электромагнитный DN 15; Pp От 0 до 0,4 МПа ВИЛН.492171.007

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Проход ус-ловный, DN

Условное обозначение

Давление    рабочее Рр, МПа

Температура рабочей среды t, °С

Среда

рабочая

Характеристика                     электромагнита

Масса, кг

Род тока

Нап-ряжение, В

Час-тота,  Гц

Мощность, Вт

ВИЛН.492171.007

15



От 0

до 0,4





От -20

до 100











От 1

до 85

(вода)



Воздух , инертные газы













Вода

Пере-менный



24

50

20

1,10

-01

127

-02

220

КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ Рр от 0 до 0,4 МПа (от 0 до 4 кгс/см2)
Клапан электромагнитный DN 15; Pp От 0 до 0,4 МПа ВИЛН.492171.007

Рабочее положение на горизонтальном трубопроводе – электромагнитом вверх.
Допустимое отклонение от вертикали – не более 15С.

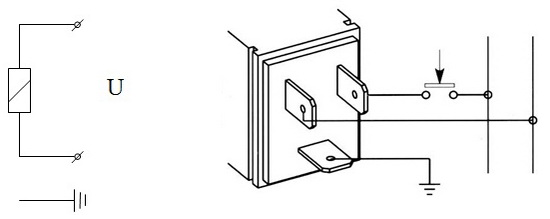

СХЕМЫ ПОДКЛЮЧЕНИЯ
Клапан электромагнитный DN 15; Pp От 0 до 0,4 МПа ВИЛН.492171.007

Гарантийные обязательства
Гарантийный срок эксплуатации - 18 месяцев.
Гарантийная наработка – 15 000 циклов.

Пример обозначения клапана DN 15, Рр 0,4 МПа с переменным током 220 В, частотой     50 Гц при заказе и в документации другой продукции: «Клапан электромагнитный DN 15, ВИЛН.492171.007 - 02, на 220 В,  50 Гц,  ТУ 3742-030-05749381-2003».
