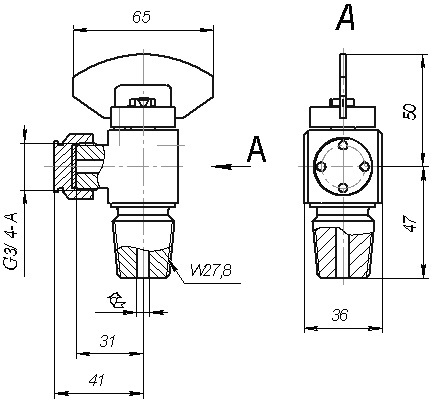

Кран шаровой угловой DN 6, PN, кгс/см2 2, № чертежа ЦКБ М39374

Назначение для установки на крышках люка-лаза железнодорожных вагонов-
цистерн в качестве устройств для контроля уровня жидкой фазы груза при
технологических операциях слива-налива.
Условия эксплуатации климатическое исполнение ХЛ1 (УХЛ1) по ГОСТ 15150-69.
Установочное положение на крышках цистерн вертикальное, с горизонтальным
расположением оси выходного патрубка.
Управление ручное.
Направление подачи рабочей среды одностороннее, из котла вагона-цистерны.
Среда рабочая газ углеводородный сжиженный, фракция нормального пентана; фракция
изопентановая; фракция пентан-гексановая; фракция пентан-гексановая, поставляемая на
экспорт; фракция пентан-изопентановая; фракция гексан-гептановая, поставляемая на экспорт;
изопрен; фракция изоамиленовая.
Номинальное давление, PN, МПа (кгс/см²) 2,0 (20).
Температура рабочей среды t, °С от плюс 50 до минус 60. В режиме пропаривания
котла вагона-цистерна максимальная температура пара плюс 180 °С.
Присоединения крана штуцерное: к крышке люка – с конической резьбой W27,8
ГОСТ 9909-81, к контрольному устройству – с трубной цилиндрической резьбой G3/4-А
ГОСТ 6357-81.
Герметичность в затворе по классу "А" ГОСТ 9544-2005.
Материал основных деталей: для ЦКБ М39374-006 корпус – отливка ЛЦ40Сд; пробка сталь 14Х17Н2;
седла Ф4УВ15; для ЦКБ М39374-006-01 корпус –сталь 08Х18Н10Т; пробка сталь 14Х17Н2;
седла Ф4УВ15.
Масса, кг 0,6.
Изготовление и поставка по ТУ 3742-019-34390194-2003.
