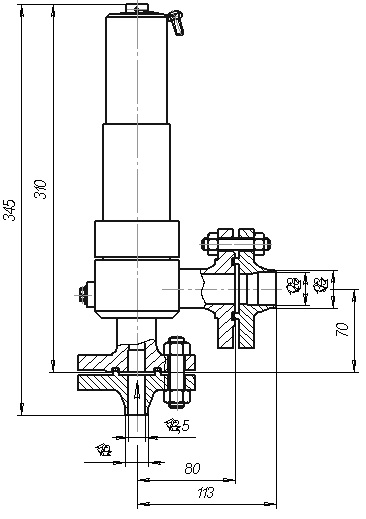

  3. Клапан предохранительный DN 15, PN, кгс/см2 16, № чертежа ЦКБ Р53501

Клапан предохранительный DN 15, PN, кгс/см2 16, № чертежа ЦКБ Р53501

ПОИСК

Клапан предохранительный DN 15, PN, кгс/см2 16, № чертежа ЦКБ Р53501 Клапан предохранительный DN 15, PN, кгс/см2 16, № чертежа ЦКБ Р53501

Клапан предохранительный DN 15, PN, кгс/см2 16, № чертежа ЦКБ Р53501

Назначение – для защиты оборудования и трубопроводов от превышения давления
сверх допустимого.
Условия эксплуатации – климатическое исполнение Т, ТМ, категория размещения 3,
4, тип атмосферы III по ГОСТ 15150-69.
Установочное положение на трубопроводе – вертикальное, колпаком вверх.
Клапан имеет узел ручного подрыва, предназначенный для подрыва при давлении во
входном патрубке клапана (0,8…1). Рн.
Рабочая среда – морская вода.
Температура рабочей среды – плюс 31 оС.
Давление настройки Рн – 0,52 МПа (5,2 кгс/см2).
Давление полного открытия Рпо, не более – 0,62 МПа (6,2 кгс/см2).
Давление закрытия Рз, не менее – 0,47 МПа (4,7 кгс/см2).
Противодавление Рп, не более – 0,1 МПа (1,0 кгс/см2).
Диаметр отверстия в седле – 9 мм.
Коэффициент расхода α, – не менее 0,3.
Уплотнение в затворе – металл по металлу.
Герметичность в затворе – допустимые протечки по воде – не более 0,4 см3/мин.
Присоединение клапанов к трубопроводу – фланцевое с ответными фланцами под
приварку,
Для входного патрубка DN 15 на PN 16, выходного фланца DN 25 на PN 6.
Материал основных деталей – сплав ВТ1-0.
Масса, – 4 кг.
Изготовление и поставка – по ТУ 3742-047-34390194-2004.
При поставке на АС
Класс безопасности – 4Н по ПНАЭ Г–01–011–97.
Категория сейсмостойкости – II по НП–031–01.
Тип разделки – 1–23 по ПНАЭ Г–7–009–89.
Диаметр расточки под приварку к трубопроводу, вход/выход, мм – 13,5/28.
Стыкуемая труба, вход/выход, Dн×S, мм– 18×2,5/32×2,5.
