  3. Муфтовые

Муфтовые

ПОИСК

Муфтовые Муфтовые

КШ.М. ххх.ххх-хх

Кран шаровой муфтовый – один из вариантов исполнения крана, чьим отличительным признаком является крепление к трубопроводу или емкости с помощью муфт с внутренней трубной цилиндрической резьбой по ГОСТ 6357-81. Также муфтовый кран может иметь коническую внутреннюю резьбу. Иногда можно встретить разновидности с метрической резьбой, произведенной по спецзаказу.

Если говорить о применении, то кран шаровый муфтовый часто применяется в коммунальном хозяйстве в качестве запорной арматуры в системах водоснабжения или отопления. Также муфтовые краны используются в системах, транспортирующих жидкости и газ.

Необходимо отметить и ряд ограничений данной конструкции крана. Шаровой муфтовый кран чрезвычайно требователен к качеству монтажа. Неправильная установка может привести к резким перепадам давления  с соответствующей деформацией деталей и поломкой всего крана. По этой причине не следует устанавливать муфтовые краны в трубопроводах с частыми и резкими перепадами давления.

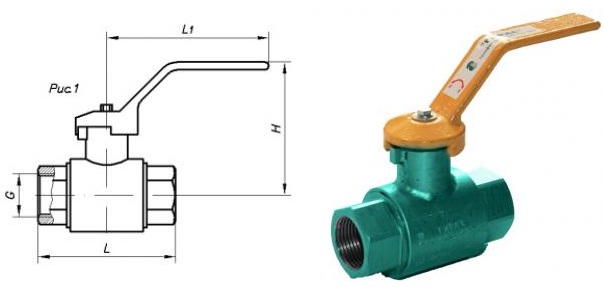

Муфтовые

DN

PN

G

L

L1

H

Масса

мм

кгс/см2

дюйм

мм

мм

мм

кг

6

16, 25, 40, 63, 80, 160

1/4"

76

135

74

0,4

6

200, 250

1/4"

84

125

87

1,2

10

16, 25, 40, 63, 80, 160

3/8"

76

135

74

0,4

10

200, 250

3/8"

84

125

87

1,2

15

16, 25, 40, 63, 80,160

1/2"

71

135

76

0,6

15

200, 250

1/2"

82

125

87

1,1

20

16, 25, 40, 63, 80, 160, 250

3/4"

86

125

89

1,1

25

16, 25, 40, 63, 80, 160

1"

106

125

91

1,4

25

60, 250

1"

110

125

91

1,5

32

16, 25, 40, 63, 80

1 1/4"

116

200

121

2,6

32

160, 200, 250

1 1/4"

116

200

121

2,6

40

16, 25, 40, 63, 80

1 1/2"

142

200

122

3,2

50

16, 25, 40, 63, 80

2"

140

200

132

5,2

50

100

2"

140

200

132

10,2

80

16,24,40

3"

192

400

184

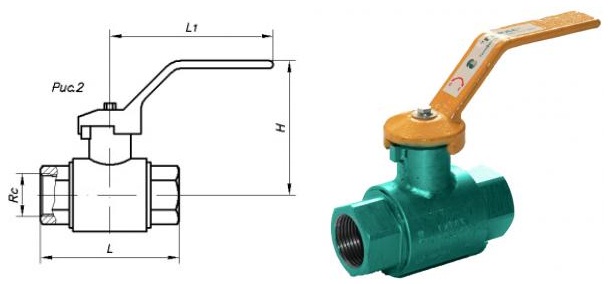

Муфтовые

DN

PN

Rc

L

L1

H

Масса

мм

кгс/см2

дюйм

мм

мм

мм

кг

6

16, 25, 40, 63, 80, 160

1/4"

76

135

74

0,4

6

200, 250

1/4"

84

125

87

1,2

10

16, 25, 40, 63, 80, 160

3/8"

76

135

74

0,4

10

200, 250

3/8"

84

125

87

1,2

15

16, 25, 40, 63, 80, 160

1/2"

71

135

76

0,6

15

200, 250

1/2"

102

125

87

1,3

20

16, 25, 40, 63, 80, 160

3/4"

105

125

89

1,3

20

200, 250

3/4"

105

125

89

1,3

25

16, 25, 40, 63, 80

1"

126

125

91

1,7

25

160,250

1"

134

125

91

1,7

32

16, 25, 40, 63, 80

1 1/4"

146

200

121

2,7

32

160,250

1 1/4"

146

200

121

3,1
