  3. Затворы дисковые стальные Ду 50, 65, 80, 100, 150, 200, 250, 300 мм Ру 1,0; 1,6 МПа

Затворы дисковые стальные Ду 50, 65, 80, 100, 150, 200, 250, 300 мм Ру 1,0; 1,6 МПа

ПОИСК

Затворы дисковые стальные Ду 50, 65, 80, 100, 150, 200, 250, 300 мм Ру 1,0; 1,6 МПа Затворы дисковые стальные Ду 50, 65, 80, 100, 150, 200, 250, 300 мм Ру 1,0; 1,6 МПа

Затворы дисковые стальные Ду 50, 65, 80, 100, 150, 200, 250, 300 мм Ру 1,0; 1,6 МПаЗатворы дисковые поворотные предназначены для перекрытия потока среды в трубопроводах различного назначения. По требованию заказчика затворы могут комплектоваться механическими, пневматическими или электрическими приводами.

В зависимости от условий эксплуатации основные детали затвора (диск, корпус) могут быть изготовлены из различных материалов: углеродистой стали (20, 20Л, 30Л и т.д.), нержавеющей стали, из титана, бронзы и др.






Затворы дисковые стальные Ду 50, 65, 80, 100, 150, 200, 250, 300 мм Ру 1,0; 1,6 МПа

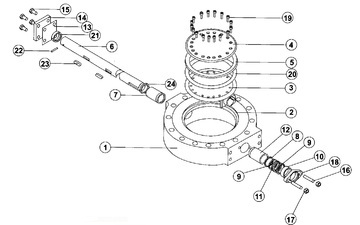

1 - Корпус
2 - Седло
3 - Диск
4 - Зажимное кольцо
5 - Уплотнение
6 - Вал
7 - Нижняя втулка
8 - Кольцо
9 - Уплотнительное кольцо
10 - Втулка
11 - Шайба
12 - Верхняя втулка
13 - Уплотнительная прокладка
14 - Крышка
15 - Болты крышки
16 - Шпилька
17 - Гайка
18 - Сальникодержатель
19 - Винт зажимного кольца
20 - Прокладка
21 - Стопор вала
22 - Перекрёстный штифт
23 - Шпонка
24 - Упорное кольцо

DN, мм

50, 80, 100, 125, 150, 200, 250, 300

PN, МПа (кгс/см3)

1,0 (10); 1,6 (16)

Температура, оС

от -40 до +425

Рабочая среда

воздух, горячая и холодная вода, пар, неагрессивные жидкости

Тип присоединения

фланцевое, межфланцевое, под приварку

Положение на трубопроводе

любое
