  3. Водосчетчики комбинированные КВМ (счетчики воды)

Водосчетчики комбинированные КВМ (счетчики воды)

ПОИСК

Водосчетчики комбинированные КВМ (счетчики воды) Водосчетчики комбинированные КВМ (счетчики воды)

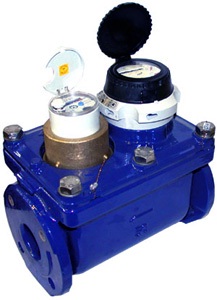

Водосчетчики комбинированные КВМ (счетчики воды)Назначение
Счетчики холодной воды комбинированные КВМ с диаметрами условного прохода 50,80 мм ,изготовленные по ТУ4213-016-3219029-2004, предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074, протекающей в трубопроводах систем холодного водоснабжения при температуре от 5 до 50° С и давлении до 1,6 МПа (16 бар).

Основные сведения об изделии

Счетчики соответствуют требованиям
ГОСТ Р 50601, ГОСТ Р 50193.1.2.3.
и международным стандартам
ISO 4064,ISO 7858.1.2.3.
Индикаторные устройства основного и байпасного счетчиков могут дополнительно комплектоваться датчиком для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 1,10,100 и 1000 литров.
Индикаторные устройства основного и байпасного счетчиков показывают только часть общего измеренного объема. Для определения общего объема, показания обоих индикаторных устройств необходимо суммировать.
Счетчики могут комплектоваться различными типами индикаторных устройств в зависимости от требований потребителя:

- Стандартным, представляющим собой механический редуктор с роликовыми и стрелочными индикаторами;
- Типа Encoder для дистанционного снятия показаний с помощью устройства Touch Reader в случае установки счетчика в труднодоступных помещениях;
- Типа «гибрид», когда в стандартное индикаторное устройство добавлена электронная плата для дистанционной передачи информации по интерфейсу M-Bus;
- Электронным, представляющим собой полностью электронное индикаторное устройство для дистанционной передачи информации по интерфейсу M-Bus, с жидкокристаллическим дисплеем, на который можно вывести различную информацию (расход, направление потока, номер счетчика, текущую дату, время и т.д.)

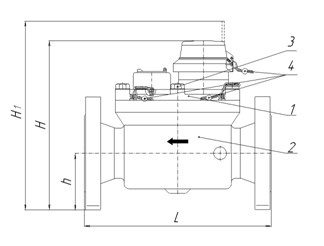

Габаритные и присоединительные размеры, конструкция счетчика и места пломбировки
Водосчетчики комбинированные КВМ (счетчики воды)

Размеры в миллиметрах

Обозначение

DN

L, мм

H, мм

H1, мм

h, мм

КВМ-50

50

270

290

365

80

КВМ-80

80

300

310

385

100

Основные технические данные

Наименование параметра

Ед.изм.

Значение параметра

Диаметр номинальный, DN

мм

50

80

Наибольший расход, Qmax

м3 /ч

90

200

Номинальный расход, Qn

м3 /ч

50

120

Переходный расход, Qt

м3 /ч

0,0375

Наименьший расход, Qmin

м3 /ч

0,02

Порог чувствительности, не более

м3 /ч

0,01

Ёмкость индикаторного устройства:
•  основного счётчика;
•  байпасного счётчика;

м3

999999,999
99999,9999

Наименьшая цена деления

м3

0,00005

Диапазон срабатывания переключающего устройства при закрытии и открытии

м3 /ч

0,8 - 3,5

Масса, не более

кг

25

35

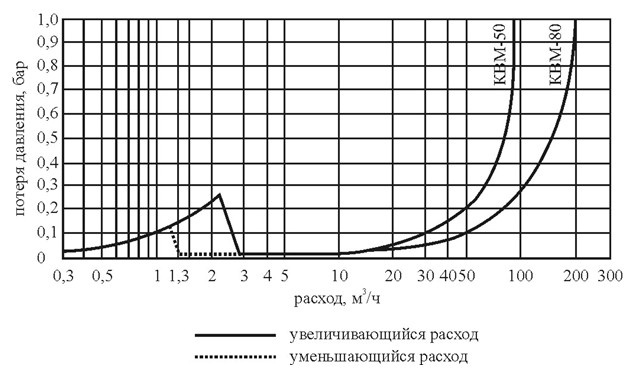

График потери давления
Водосчетчики комбинированные КВМ (счетчики воды)

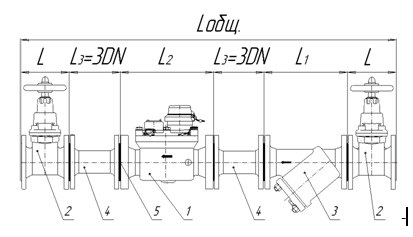

Схема водомерной вставки
Водосчетчики комбинированные КВМ (счетчики воды)

1. Счетчик воды – 1шт.
2. Задвижка – 2шт.
3. Фильтр – 1шт.
4. Патрубок – 2шт.
5. Прокладка – 7шт.

DN

L, мм

L1, мм

L2, мм

Lобщ, мм

50

150

230

270

1115

80

180

310

300

1465
