Кран шаровой муфтовый (резьбовой)

Кран шаровой муфтовый (резьбовой)

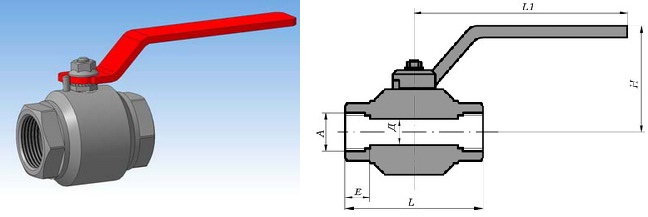

В таблице размеров представлены строительные длины серийных кранов.

PN 16
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	G 1/4	70	57	14	140	0,6
8	8	G 1/4	70	57	16	140	0,6
10	10	G 3/8	70	57	16	140	0,6
15	12	G 1/2	70	57	16	140	0,6
20	17	G 3/4	70	60	16	140	0,6
25	22	G 1	82	65	18	165	1,2
32	29	G 1 1/4	88	70	18	165	2,0
40	36	G 1 1/2	100	119	20	315	3,3
50	45	G 2	116	127	20	315	5,0
65	60	G 2 1/2	154	145	28	315	9,0
80	72	G 3	180	156	31	315	13,0
PN 25
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	G 1/4	70	57	14	140	0,6
8	8	G 1/4	70	57	16	140	0,6
10	10	G 3/8	70	57	16	140	0,6
15	12	G 1/2	70	57	16	140	0,6
20	17	G 3/4	70	60	16	140	0,6
25	22	G 1	82	65	18	165	1,2
32	29	G 1 1/4	88	70	18	165	2,0
40	36	G 1 1/2	100	119	20	315	3,3
50	45	G 2	116	127	20	315	5,0
65	60	G 2 1/2	154	145	28	315	9,0
80	72	G 3	180	156	31	315	13,0
PN 40
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	G 1/4	70	57	14	140	0,6
8	8	G 1/4	70	57	16	140	0,6
10	10	G 3/8	70	57	16	140	0,6
15	12	G 1/2	70	57	16	140	0,6
20	17	G 3/4	70	60	16	140	0,6
25	22	G 1	82	65	18	165	1,2
32	29	G 1 1/4	88	70	18	165	2,0
40	36	G 1 1/2	100	119	20	315	3,3
50	45	G 2	116	127	20	315	5,0
65	60	G 2 1/2	154	145	28	315	9,0
80	72	G 3	180	156	31	315	13,0
PN 63
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	G 1/4	70	57	14	140	0,6
8	8	G 1/4	70	57	16	140	0,6
10	10	G 3/8	70	57	16	140	0,6
15	12	G 1/2	70	57	16	140	0,6
20	17	G 3/4	70	60	16	140	0,6
25	22	G 1	82	65	18	165	1,2
32	29	G 1 1/4	88	70	18	165	2,0
40	36	G 1 1/2	100	119	20	315	3,3
50	45	G 2	116	127	20	315	5,0
65	60	G 2 1/2	154	145	28	315	9,0
PN 80
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	G 1/4	70	57	14	140	0,6
8	8	G 1/4	70	57	16	140	0,6
10	10	G 3/8	70	57	16	140	0,6
15	12	G 1/2	70	57	16	140	0,6
20	17	G 3/4	70	60	16	140	0,6
25	22	G 1	82	65	18	165	1,2
32	29	G 1 1/4	88	70	18	165	2,0
40	36	G 1 1/2	100	119	20	315	3,3
50	45	G 2	116	127	20	315	5,0
PN 100
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	G 1/4	70	57	14	140	0,6
8	8	G 1/4	70	57	16	140	0,6
10	10	G 3/8	70	57	16	140	0,6
15	12	G 1/2	70	57	16	140	0,6
20	17	G 3/4	70	60	16	140	0,6
25	22	G 1	82	65	18	165	1,2
32	29	G 1 1/4	88	70	18	165	2,0
40	36	G 1 1/2	100	119	20	315	3,3
50	45	G 2	116	127	20	315	5,0
PN 160
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	G 1/4	70	57	14	140	0,6
8	8	G 1/4	70	57	16	140	0,6
10	10	G 3/8	70	57	16	140	0,6
15	12	G 1/2	70	57	16	140	0,6
20	17	G 3/4	70	60	16	140	0,6
25	22	G 1	82	65	18	165	1,2
32	29	G 1 1/4	88	70	18	165	2,0
40	36	G 1 1/2	100	119	20	315	3,3
PN 200
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	Rc 1/4	100	60	20	140	1,0
8	8	Rc 1/4	100	60	20	140	1,0
10	10	Rc 3/8	100	60	20	140	1,0
15	12	Rc 1/2	100	60	20	140	1,0
20	17	Rc 3/4	90	65	20	165	1,6
25	22	Rc 1	103	68	22	165	1,9
32	29	Rc 1 1/4	120	119	22	315	3,5
PN 250
DN	Д	A*	L	H	E	L1	Масса, кг
6	6	Rc 1/4	100	60	20	140	1,0
8	8	Rc 1/4	100	60	20	140	1,0
10	10	Rc 3/8	100	60	20	140	1,0
15	12	Rc 1/2	100	60	20	140	1,0
20	17	Rc 3/4	90	65	20	165	1,6
25	22	Rc 1	103	68	22	165	1,9
32	29	Rc 1 1/4	120	119	22	315	3,5
PN 320
Размеры уточняются при заказе
