Кран шаровой под приварку (резьбовой)

Кран шаровой под приварку (резьбовой)

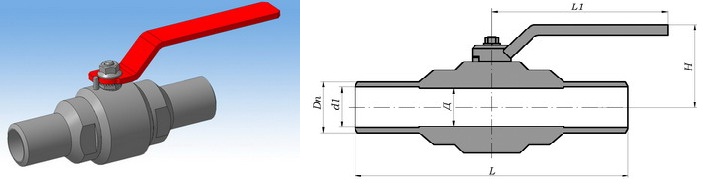

В таблице размеров представлены строительные длинысерийных кранов.

PN 16
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	180	57	15	10	140	0,8
15	12	180	57	19	12	140	0,8
20	17	182	60	26	18	140	1,0
25	22	188	65	33	25	165	1,7
32	29	192	70	39	31	165	1,8
40	36	198	119	46	37	315	3,7
50	45	210	127	58	45	315	5,5
65	60	230	145	77	66	315	9,5
80	72	260	156	90	78	315	14,0
100	92	270	142	110	96	500	24,0
PN 25
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	180	57	15	10	140	0,8
15	12	180	57	19	12	140	0,8
20	17	182	60	26	18	140	1,0
25	22	188	65	33	25	165	1,7
32	29	192	70	39	31	165	1,8
40	36	198	119	46	37	315	3,7
50	45	210	127	58	45	315	5,5
65	60	230	145	77	66	315	9,5
80	72	260	156	90	78	315	14,0
100	92	270	142	110	96	500	24,0
PN 40
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	180	57	15	10	140	0,8
15	12	180	57	19	12	140	0,8
20	17	182	60	26	18	140	1,0
25	22	188	65	33	25	165	1,7
32	29	192	70	39	31	165	1,8
40	36	198	119	46	37	315	3,7
50	45	210	127	58	45	315	5,5
65	60	230	145	77	66	315	9,5
80	72	260	156	90	78	315	14,0
100	92	270	142	110	96	500	24,0
PN 63
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	180	57	15	10	140	0,8
15	12	180	57	19	12	140	0,8
20	17	182	60	26	18	140	1,0
25	22	188	65	33	25	165	1,7
32	29	192	70	39	31	165	1,8
40	36	198	119	46	37	315	3,7
50	45	210	127	58	45	315	5,5
65	60	230	145	77	66	315	9,5
80	72	260	125	90	78	500	16,0
PN 80
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	180	57	15	10	140	0,8
15	12	180	57	19	12	140	0,8
20	17	182	60	26	18	140	1,0
25	22	188	65	33	25	165	1,7
32	29	192	70	39	31	165	1,8
40	36	198	119	46	37	315	3,7
50	45	210	127	58	45	315	5,5
PN 100
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	180	57	15	10	140	0,8
15	12	180	57	19	12	140	0,8
20	17	182	60	26	18	140	1,0
25	22	188	65	33	25	165	1,7
32	29	192	70	39	31	165	1,8
40	36	198	119	46	37	315	3,7
50	45	210	127	58	45	315	5,5
PN 160
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	180	57	15	10	140	0,8
15	12	180	57	19	12	140	0,8
20	17	182	60	26	18	140	1,0
25	22	188	65	33	25	165	1,7
32	29	192	70	39	31	165	1,8
40	36	198	119	46	37	315	3,7
PN 200
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	202	60	19	10	140	1,4
15	12	202	60	23	14	140	1,4
20	17	202	65	29	19	165	2,0
25	22	205	68	36	25	165	2,0
32	29	220	116	43	29	315	5,0
PN 250
DN	Д	L	H	Dn	d1	L1	Масса, кг
10	10	202	60	19	10	140	1,4
15	12	202	60	23	14	140	1,4
20	17	202	65	29	19	165	2,0
25	22	205	68	36	25	165	2,0
32	29	220	116	43	29	315	5,0
PN 320
Размеры уточняются при заказе
