Кран шаровой под приварку (шпилечный)

Кран шаровой под приварку (шпилечный)

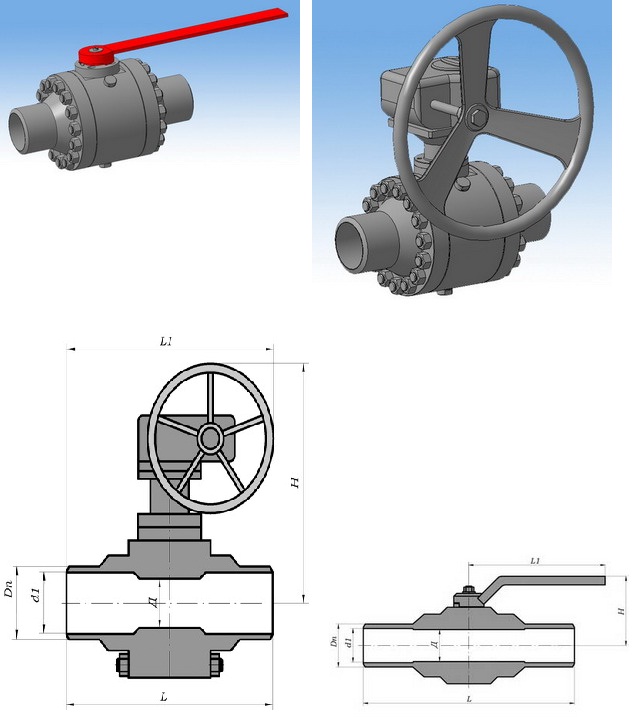

В таблице размеров представлены строительные длинысерийных кранов.

PN 16
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
125	112	390	188	135	121	500	44	1
150	136	450	353	161	146	133	110	2
200	180	521	420	222	202	169	235	2
PN 25
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
125	112	390	177	135	121	500	51	1
150	136	450	382	161	145	169	115	2
200	180	521	573	222	200	334	245	2
PN 40
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
125	112	390	347	135	121	169	58	2
150	136	450	382	161	145	169	115	2
200	180	521	573	222	200	334	245	2
PN 63
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
80	72	350	135	90	75	500	31	1
100	92	400	175	110	94	500	78	1
125	112	432	345	135	118	169	105	2
150	136	450	382	161	142	169	135	2
200	180	660	587	222	198	347	280	2
PN 80
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
50	45	305	166	58	45	315	21	1
65	60	330	140	77	62	500	33	1
80	72	350	152	90	75	500	41	1
100	92	400	353	110	92	169	83	1
125	112	432	364	135	112	169	110	2
150	136	450	561	161	140	334	145	2
200	180	660	606	222	190	347	310	2
PN 100
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
50	45	305	166	58	45	315	21	1
65	60	330	140	77	62	500	33	1
80	72	350	152	90	75	500	41	1
100	92	400	353	110	92	169	83	2
125	112	432	364	135	112	169	110	2
150	136	450	561	161	140	334	145	2
200	180	660	611	222	190	388	320	2
PN 160
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
50	45	305	166	58	45	315	21	1
65	60	330	293	77	62	133	39	2
80	72	350	304	90	75	133	46	2
100	92	400	353	110	92	169	83	2
125	112	508	536	135	112	334	150	2
150	136	610	563	161	140	347	180	2
200	180	660	621	222	190	388	340	2
PN 200
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
40	36	300	167	49	36	315	17	1
50	45	305	121	61	45	500	28	1
65	60	419	350	90	65	169	70	2
80	72	430	390	110	80	169	85	2
100	92	450	530	127	99	334	117	2
125	112	560	550	150	112	347	210	2
150	136	705	610	196	150	388	300	2
200	180	832	670	248	190	388	450	2
PN 250
DN	Д	L	H	Dn	d1	L1	Масса, кг	Рис
40	36	300	167	49	36	315	17	1
50	45	305	121	61	45	500	28	1
65	60	419	350	90	65	169	70	2
80	72	430	390	110	80	169	85	2
100	92	450	530	127	99	334	117	2
125	112	560	550	150	112	347	210	2
150	136	705	610	196	150	388	300	2
200	180	832	670	248	190	388	450	2
PN 320
Размеры уточняются при заказе
