  3. Муфтовые компенсаторы

Муфтовые компенсаторы

ПОИСК

Муфтовые компенсаторы Муфтовые компенсаторы

ТУ 3113-061-35491454-2009

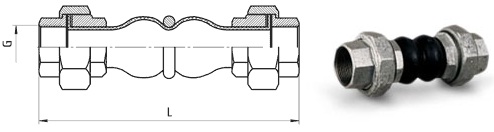

Чертеж, основные технические харакеристики:
Муфтовые компенсаторы

DN, мм

Строительная длина

Максимальное рабочее давление при температуре 20°С , МПа

Аксиальное перемещение, мм

Боковое перемещение, +/- мм

Угловое перемещение, +/- °

Размеры муфтового соединения G(внутренняя резьба)

Тип

Размер L, мм

Удлинение

Сжатие

20

3

200

1,6

6

22

11

22,5

¾″

25

3

200

1,6

6

22

11

22,5

1″

32

3

200

1,6

6

22

11

22,5

1¼″

40

3

200

1,6

6

22

11

22,5

1½″

50

3

200

1,6

6

22

11

22,5

2″

65

3

200

1,6

6

22

11

22,5

2½″

80

3

200

1,6

6

22

11

22,5

3″

Зависимость рабочего давления от температуры среды:

Температура среды

20°С

75°С

85°С

95°С

115°С

Максимальное рабочее давление, МПа

1,6

1,4

1,1

0,8

0,6
Максимально возможный вакуум 0,54 кгс/см2 (400 торр).

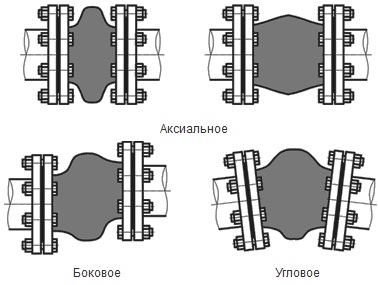

Типы перемещений и компенсационные свойства:
Муфтовые компенсаторы
