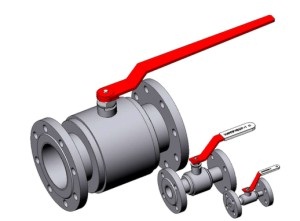

Краны шаровые фланцевые не разборные

Краны шаровые фланцевые не разборные

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм
6 - 200

Условное давление Ру, МПа
1,6; 2,5; 4,0

Температура окружающей среды, К (°С)
от 233 до 323 (от -40 до +50)

Климатическое исполнение
УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К (°С)
от 203 до 473 (от -70 до +200)

Относительная влажность окружающего воздуха, %
от 30 до 80

Атмосферное давление, КПа (мм рт. ст.)
от 84 до 106,7 (от 630 до 800)

Герметичность затвора
класс "А" по ГОСТ 9544-93

Средний ресурс работы
4500 циклов

Полный срок службы, лет, не менее
10

Направление подачи жидкости
любое

Присоединение к трубопроводу
фланцевое ГОСТ 12815-80

Способ управления
ручной, пневмопривод, электропривод

Строительная длина
по ГОСТ 28908-91 или по требованию заказчика

Рабочая среда
вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов.

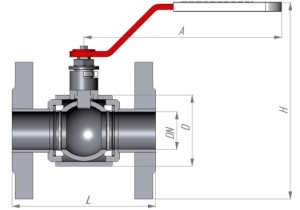

Таблица размеров кранов шаровых фланцевых не разборных

Обозначение	DN	D	L	A	H	Масса, кг, не более
КШЗ 16-6 РФХС(РФУС) КШЗ 25-6 РФХС(РФУС) КШЗ 40-6 РФХС(РФУС)	6	29	100	112	73	0,6
КШЗ 16-10 РФХС(РФУС) КШЗ 25-10 РФХС(РФУС) КШЗ 40-10 РФХС(РФУС)	10	33	130	112	125	0,9
КШЗ 16-15 РФХС(РФУС) КШЗ 25-15 РФХС(РФУС) КШЗ 40-15 РФХС(РФУС)	15	37	130	125	106 106 163	1,5
КШЗ 16-20 РФХС(РФУС) КШЗ 25-20 РФХС(РФУС) КШЗ 40-20 РФХС(РФУС)	20	53	150	136	144	2,4 2,6 2,8
КШЗ 16-25 РФХС(РФУС) КШЗ 25-25 РФХС(РФУС) КШЗ 40-25 РФХС(РФУС)	25	56	160	127	163	3,8
КШЗ 16-32 РФХС(РФУС) КШЗ 25-32 РФХС(РФУС) КШЗ 40-32 РФХС(РФУС)	32	72	180	215	200	5,6
КШЗ 16-40 РФХС(РФУС) КШЗ 25-40 РФХС(РФУС) КШЗ 40-40 РФХС(РФУС)	40	88	200	215	208,5	7,8
КШЗ 16-50 РФХС(РФУС) КШЗ 25-50 РФХС(РФУС) КШЗ 40-50 РФХС(РФУС)	50	100	230	280	241,5	9,1
КШЗ 16-65 РФХС(РФУС) КШЗ 25-65 РФХС(РФУС) КШЗ 40-65 РФХС(РФУС)	65	126	290	280	242	15,9
КШЗ 16-80 РФХС(РФУС) КШЗ 25-80 РФХС(РФУС) КШЗ 40-80 РФХС(РФУС)	80	150	310	342	281	19,6
КШЗ 16-100 РФХС(РФУС) КШЗ 25-100 РФХС(РФУС) КШЗ 40-100 РФХС(РФУС)	100	188	350	342	330	30,8
КШЗ 16-125 РФХС(РФУС) КШЗ 25-125 РФХС(РФУС) КШЗ 40-125 РФХС(РФУС)	125	216	356 381 381	550	357	41,5
КШЗ 16-150 РФХС(РФУС) КШЗ 25-150 РФХС(РФУС) КШЗ 40-150 РФХС(РФУС)	150	256	394 403 419	595	402	61
КШЗ 16-200 РФХС(РФУС) КШЗ 25-200 РФХС(РФУС) КШЗ 40-200 РФХС(РФУС)	200	324	457	595	468	72,5
