Затворы регулирующие Ду 300-800 мм серии РК 110

Затворы регулирующие Ду 300-800 мм серии РК 110

Затворы регулирующие Ду 300-800 мм серии РК 110 с тройным эксцентриситетом, с металлическим уплотнением в соединении «диск-корпус» применяются в качестве регулирующих устройств на трубопроводах, транспортирующих жидкие неагрессивные среды: воду, пар, воздух, газ.

Регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной к направлению потока рабочей среды. Затворы выпускаются со встроенными электроприводами ПЭМ производства ОАО «АБС ЗЭиМ Автоматизация», г. Чебоксары. По желанию заказчика возможно применение другого электропривода.

Основные преимущества:

Допускается размер твердых включений в рабочей среде до 2 мм, с содержанием до 1 г/л.
Затворы имеют ресурс не менее 3000 циклов «открыт – закрыт».
Высокая ремонтопригодность. Замена подшипниковых втулок и уплотнительных колец без демонтажа из трубопровода.
Срок эксплуатации – не менее 10 лет без замены комплектующих.
Гарантийный срок эксплуатации затвора – 5 лет, корпуса – 25 лет.

Затворы регулирующие серии РК 110 успешно эксплуатируются на следующих объектах:

Приморская и Коломяжская котельные ГУП «ТЭК СПб»; Сургутская ГРЭС-2; Тюменская ТЭЦ-2; ТЭЦ-ПВС ОАО «Северсталь»; Псковская ГРЭС; Сегежский ЦБК; Иркутские тепловые сети; Сибирский химический комбинат; ЖКХ, г. Тольятти; ГОК, г. Караганда; Сильвинит, г. Соликамск; ГЭС-1, г. Москва; Северная ТЭЦ-21, ОАО «ТГК-1»; Южноуральская ГРЭС; Тверская ТЭЦ-1; Сахарный завод, г. Грозный; Калининградская ТЭЦ; Юго-Западная ТЭЦ, г. Санкт-Петербург и др.

Пример обозначения: РК 110.300.00-Э

РК 110 – дисковый затвор
300 – условный проход, мм
Э – электропривод

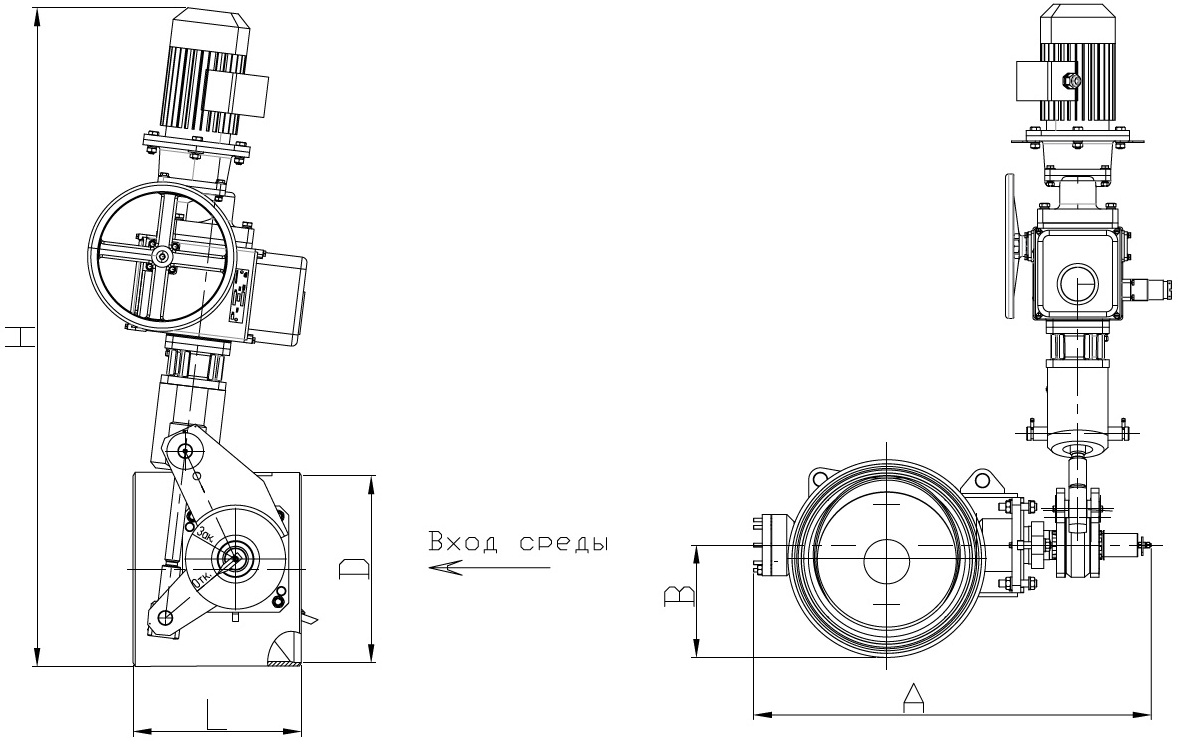

С электроприводом ПЭМ-Б6У
С электроприводом ПЭМ-Б6У

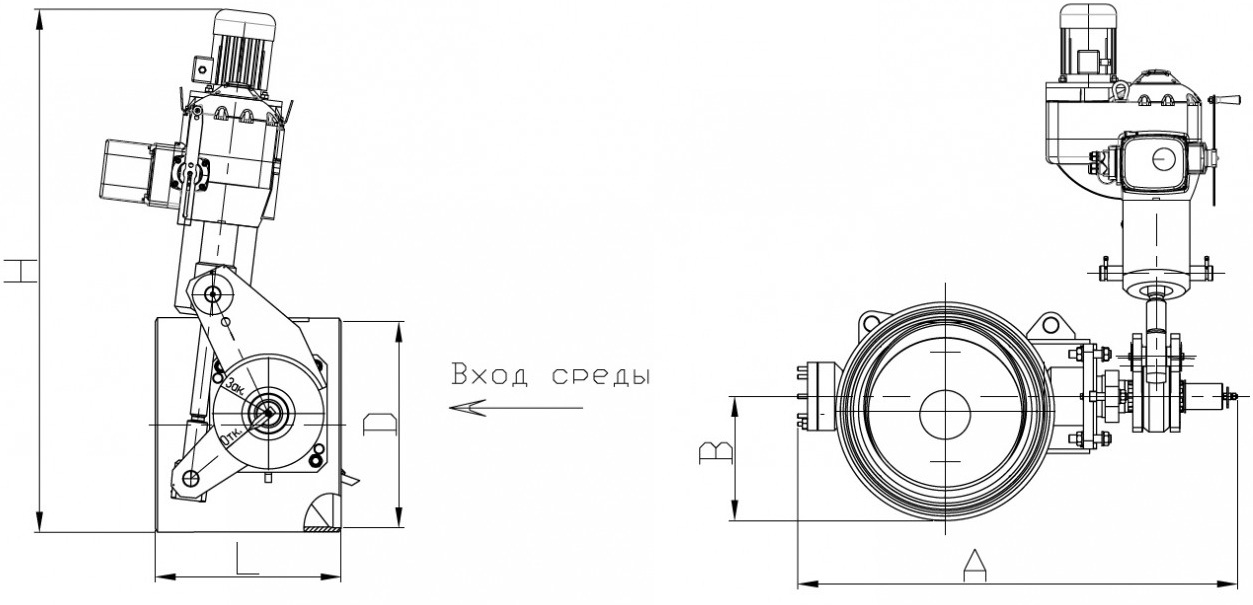

С электроприводом ПЭМ-В17У (ПЭМ-В35У)
С электроприводом ПЭМ-В17У (ПЭМ-В35У)

Технические характеристики

Обозначение	Условный проход Dу, мм	Рабочая среда	Параметры рабочей среды		Материал корпуса	Размеры, мм					Коэффициент пропускной способности, Kv, м3/ч	Площадь проходного сечения седла Fс, см2**	Крутящий момент, Нм	Тип электропривода	Мощность электропривода, кВт	Масса без э/п, кг	Масса с э/п, кг
Обозначение	Условный проход Dу, мм	Рабочая среда	Давление, МПа	Температура, ^oС	Материал корпуса	H	A	B	D*	L	Коэффициент пропускной способности, Kv, м3/ч	Площадь проходного сечения седла Fс, см2**	Крутящий момент, Нм	Тип электропривода	Мощность электропривода, кВт	Масса без э/п, кг	Масса с э/п, кг
РК110.300.00-Э	300	Вода	2,5	400	У	1350	765	163	309	300	1709	424	300	ПЭМ-Б6У	0,55	135	180
РК110.300.00-Э	300	Пар	2,5	560	ХМФ	1350	765	163	309	300	1709	424	300	ПЭМ-Б6У	0,55	135
РК110.400.00-Э	400	Вода	2,5	400	У	1480	920	230	404	400	3039	754	300	ПЭМ-Б6У	0,55	300	345
РК110.400.00-Э	400	Пар	2,5	560	ХМФ	1480	920	230	404	400	3039	754	300	ПЭМ-Б6У	0,55	300
РК110.500.00-Э	500	Вода	2,5	400	У	1450	1096	355	585	500	4748	1178	630	ПЭМ-В17У	2,2	400	483
РК110.500.00-Э	500	Пар	2,5	560	ХМФ	1450	1096	355	585	500	4748	1178	630	ПЭМ-В17У	2,2	400
РК110.600.00-Э	600	Вода	2,5	400	У	1580	1350	340	616	440	6837	1696	1000	ПЭМ-В35У	2,2	690	773
РК110.600.00-Э	600	Пар	2,5	560	ХМФ	1580	1350	340	616	440	6837	1696	1000	ПЭМ-В35У	2,2	690
РК110.800.00-Э	800	Вода	2,5	400	У	1720	1560	460	802	800	12154	3014	1000	ПЭМ-В35У	2,2	1090	1173
РК110.800.00-Э	800	Пар	2,5	560	ХМФ	1720	1560	460	802	800	12154	3014	1000	ПЭМ-В35У	2,2	1090
