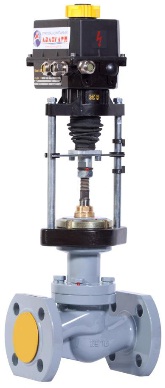

Клапан регулирующий (КР) 25с947нж односедельный фланцевый с электрическим исполнительным механизмом (ЭИМ) PN1,6МПа, PN2,5МПа, PN4,0МПа

Наименование детали

Марка материала

Корпус, крышка

Сталь 25Л ГОСТ977

Плунжер, седло

Сталь 20Х13 ГОСТ5632

Уплотнение в затворе

«металл по металлу»

Уплотнение сальника

Графлекс

Диаметр номинальный DN, мм

15

20

25

32

40

50

65

80

100

125

150

200

Давление номинальное PN, МПа (кгс/см²)

1,6 (16) 2,5 (25) 4,0 (40)

1,6 (16)

Пропускная характеристика

линейная

Рабочий ход плунжера,мм

10

20

32

50

Условная пропускная способность Кvy, м³/ч

0,1
0,16
0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0

1,6
2,5
4,0
6,3

1,0
1,6
2,5
3,2
4,0
6,3
8
10
16

6,3
10
16

10
16
25
40

10
12,5
16
20
25
32
40
63

25
40
50
63
100

40
50
63
80
100
160

63
80
100
125
160
250

100
160
200
250
320

160
250
400

250
400
630

Относительная протечка в затворе, % от Кvy

0,1 при ΔРисп = 0,4МПа (4кгс/см²)
По спецзаказу – 0,005 при ΔРисп = 1,6МПа (16кгс/см²)

Рабочая среда

Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Температура рабочей среды Т, ^oС

от минус 40 до 425

Температура окружающей среды, ^oС

от минус 25 до 50
от минус 40 до 40

Присоединит. размеры и размеры уплотнительных поверхностей

исполнение 1 ряд 2 по ГОСТ12815 или по согласованию с Заказчиком

Тип ЭИМ

ST mini, ST 0, ST 0.1

ST 0, ST 0.1

ST 0.1, ST 1

ST1,ST2

ST 2, МТ

Масса клапана, кг

6-9

7-9,5

7,5-10

11-14

12-16

19-23

35-38

38-41

48-51

70-92

110

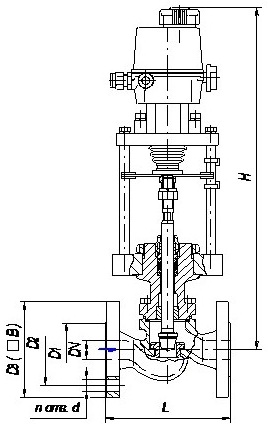

17

DN

D1

D2

D3

В

L

n

d

15

47

65

95

75

130

4

14

20

58

75

105

80

150

25

68

85

115

90

160

32

78

100

135

105

180

18

40

88

110

145

110

200

50

102

125

160

125

230

65

122

145

180

140

290

8

-*

80

133

160

195

150

310

-*

100

158

180

215

-

350

190*

230*

22*

125

184

210

245

400

18

220*

270*

26*

150

212

240

280

480

22

250*

300*

26*

200

268

295

335

600

12

22

DN

Н, мм при комплектации приводом

ST mini
(1,1кН)

ST 0
(2,9кН)

ST 0
(4,5кН)

ST 0.1
(5,8/7,2кН)

ST 1
(10кН)

ST 2
(25кН)

ST 1-Ех
(5,8/7,5/10кН)

МТ
(36кН)

МТ-Ех
(36кН)

15

365

380

440

-

-

-

680

-

-

20

370

370

440

-

-

-

680

-

-

25

375

400

450

535

-

-

680

-

-

32

-

420

470

550

-

-

700

-

-

40

-

445

495

580

-

-

725

-

-

50

-

-

495

580

-

-

745

-

-

65

-

-

-

595

-

-

740

-

-

80

-

-

-

595

745

-

740

-

-

100

-

-

-

610

750

-

730

-

-

125

-

-

-

-

755

790

760

760

775

150

-

-

-

-

-

840

810

810

825

200

-

-

-

-

-

870

-

-

865

DN

ΔР, МПа (кгс/см²) при комплектации приводом

ST mini
(1,1кН)

ST 0
(2,9кН)

ST 0
(4,5кН)

ST 0.1
(5,8/7,2кН)

ST 1
(10кН)

ST 2
(25кН)

ST 1-Ех
(5,8/7,5/10кН)

МТ
(36кН)

МТ-Ех
(36кН)

15

1,6 (16)

2,5 (25)

4,0 (40)

4,0 (40)

4,0 (40)

-

4,0 (40)

-

-

20

-

-

-

25

-

-

-

32

-

1,6 (16)

-

-

-

40

-

-

-

-

50

-

-

-

-

-

65

-

-

-

2,5 (25)

-

2,5 (25)

-

-

80

-

-

-

1,6 (16)

2,2 (22)

-

2,2 (22)

-

-

100

-

-

-

0,8 (8)

1,2 (12)

-

1,2 (12)

-

-

125

-

-

-

-

0,8 (8)

1,6 (16)

0,5 (5)

2,5 (25)

2,5 (25)

150

-

-

-

-

-

1,2 (12)

-

1,8 (18)

1,8 (18)

200

-

-

-

-

-

0,8 (8)

-

1,6 (16)

1,6 (16)
