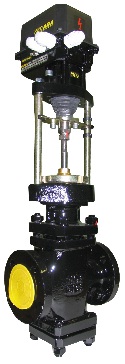

Назначение
| Наименование детали | Марка материала |
| Корпус, крышка | СЧ20 ГОСТ1412 |
| Плунжер, седло | Сталь 20Х13 ГОСТ5632 |
| Уплотнение в затворе | «металл по металлу» |
| Уплотнение сальника | Графлекс |
| Диаметр номинальный DN, мм | 25 | 40 | 50 | 80 |
| Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) | |||
| Пропускная характеристика | линейная, равнопроцентная | |||
| Рабочий ход плунжера,мм | 16 | 25 | 40 | |
| Условная пропускная способность Кvy, м3/ч | 3,2 | 10 | 16 | 40 |
| Допустимый перепад давлений ΔР, МПа (кгс/см2) | 1,5 (15) | 0,7 (7) | ||
| Относительная протечка в затворе, % от Кvy | 0,1 при ΔРисп = 0,4МПа (4кгс/см2) | |||
| Рабочая среда | Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||
| Температура рабочей среды Т, oС | от минус 15 до 300 | |||
| Температура окружающей среды, oС | от минус 15 до 50 | |||
| Присоединительные размеры и размеры уплотнительных поверхностей | исполнение 1 ряд 2 по ГОСТ12815 | |||
| Тип ЭИМ | ST 0 | ST 0.1 | ||
| Масса клапана, кг | 15 | 25 | 30 | 54 |

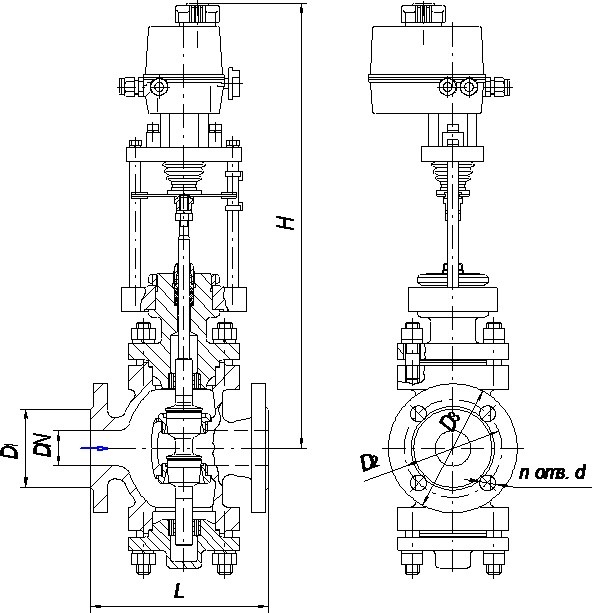

| DN | D1 | D2 | D3 | L | n | d | H при комплектации приводом | ||
| ST0 | ST0.1 | ST1-Ex | |||||||
| 25 | 68 | 85 | 115 | 160 | 4 | 14 | 480 | - | 705 |
| 40 | 88 | 110 | 145 | 200 | 18 | 500 | - | 725 | |
| 50 | 102 | 125 | 160 | 230 | 520 | - | 745 | ||
| 80 | 133 | 160 | 195 | 310 | - | 655 | 800 | ||
