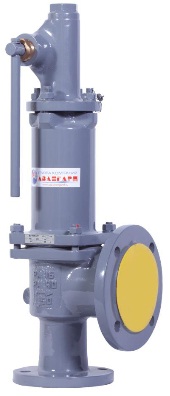

Клапан предохранительный полноподъемный пружинный фланцевый 17с6(7)нж, 17лс6(7)нж, 17нж6(7)нж, 17с17(13)нж, 17лс17(13)нж, 17нж17(13)нж PN1,6МПа

Наименование детали

Материальное исполнение

с

лс

нж

Корпус, крышка, колпак

Сталь 25Л ГОСТ977

Сталь 20ГЛ ГОСТ21357

Сталь 12Х18Н9ТЛ

Золотник, седло

Сталь 20Х13 ГОСТ5632

Сталь 12Х1810Т ГОСТ5632

Наплавка уплотнений затвора

-

ЦН-12М

Шток, перегородка

Сталь 20Х13 ГОСТ5632

Сталь 12Х18Н10Т ГОСТ5632

Пружина

Сталь 50ХФА ГОСТ14959

Наименование параметра

Материальное исполнение

с

лс

нж

Климатическое исполнение по ГОСТ15150

У1

ХЛ1

УХЛ1

Рабочая среда

Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год

Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год

Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции,нефтехимические и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год

Температура рабочей среды, ^oС

От минус 40 до 425

От минус 60 до 425

От минус 60 до 560

Температура окружающей среды, ^oС

От минус 40 до 40

От минус 60 до 40

От минус 60 до 40

Таблица фигур

17с6нж, 17лс6нж, 17нж6нж – с узлом ручного подрыва
17с7нж, 17лс7нж, 17нж7нж – без узла ручного подрыва

17с/лс/нж17нж,
17с/лс/нж13нж

Диаметр номинальный на входе DN, мм

50

80

100

150

200

Давление номинальное на входе PN, МПа (кгс/см²)

1,6 (16)

Диаметр номинальный на выходе DN1, мм

80

100

150

200

300

Давление номинальное выходного фланца PN1, МПа (кгс/см²)

0,6 (6)

1,6 (16)

0,6 (6)

Площадь сечения седла Fc, мм²

855

1256

1809

4416

15828

Ход штока при максимальном подъеме золотника над седлом h, мм

15

20

25

Коэффициент расхода α, не менее:
для газообразных сред
для жидких сред

0,8
0,5

0,8
0,4

0,5
0,3

Диапазон давлений настройки пружины Рн, кгс/см², и условное обозначение диапазона

0,5-1,2 - 10
1,2-2,5 - 11
2,5-4 - 12
4-8 - 13
8-16 - 14

0,5-1,2 - 30
1,2-3 - 31
3-5 - 32
5-8 - 33
8-16 - 34

0,5-1 - 50
0,8-1,6 - 51
1,5-3 - 52
2,5-4,5 - 53
4,5-8,5 - 54
8-16 - 55

0,5-1,5 - 70
1,5-3 - 71
3-5 - 72
5-8 - 73
8-12 - 74
12-16 - 75

0,5-1 - 72
1-2 - 73
2-3 - 74
3-5 - 75
5-7 - 76
7-9 - 77
9-12 - 78
12-16 - 79

Давление начала открытия Рно

1,05Рн

Давление полного открытия Рпо, МПа (кгс/см²)

Рн+0,05 (0,5) для Рн≤0,3МПа
1,15Рн для Рн>0,3МПа

Давление закрытия

Рз ≥0,8Рн

Допустимая протечка в затворе, см³/мин

5

10

15

20

Рабочая среда

жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух, жидкие нефтепродукты, масляные фракции)

Температура рабочей среды Т, ^oС

-40…+425

Температура окружающей среды, ^oС

-40…+40

Присоединит. размеры и размеры уплотнительных поверхностей фланцев по ГОСТ12815

входного – исп. 1 ряд 2 на условное давление PN 1,6МПа,
выходного – исп. 1 ряд 2 на условное давление PN 0,6МПа

Масса, кг

с узлом ручного подрыва

27

40

63

94

180

без узла ручного подрыва

25

38

61

91

175

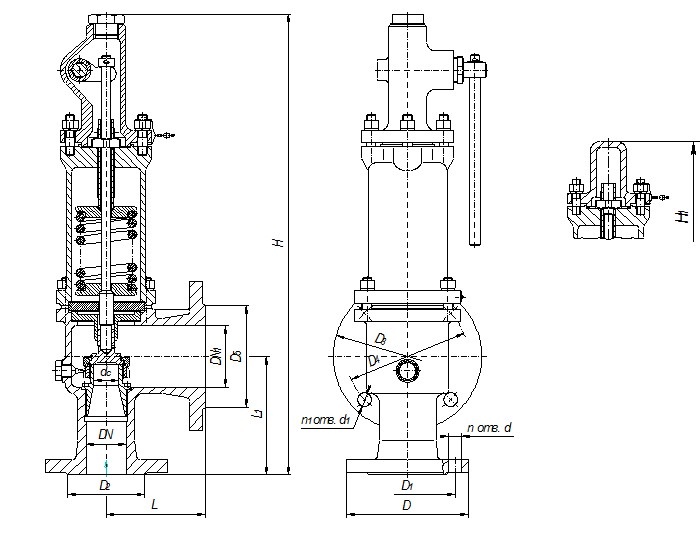

DN

D

D1

D2

DN1

D3

D4

D5

L

L1

H

Н1

dc

n

d

n1

d1

50

160

125

102

80

185

150

128

130

155

603

530

33

4

18

4

18

80

195

160

133

100

205

170

148

150

175

680

605

40

100

215

180

158

150

280

240

212

160

200

788

715

48

8

8

22

150

280

240

212

200

315

280

258

205

245

925

850

75

22

18

200

335

295

268

300

435

395

365

280

320

1060

985

142

12

12

22
