Клапаны запорно-дроссельные DN 100/150, 150/250 и 200/250 серии 950 применяются в качестве дроссельных регуляторов БРОУ, предназначенных для сброса острого пара при пусках и остановах энергоблоков, при резких снижениях нагрузок турбины и в случаях превышения давления в трубопроводе сверх допустимого значения.
Клапаны DN 100/150 предназначаются для БРОУ энергоблоков 300 МВт (950-100/150-Э) и БРОУ питательного турбонасоса (ПТН) энергоблоков
500 МВт (950-100/150-Э-01).
Клапаны DN 150/250 и 200/250 предназначаются для БРОУ энергоблоков 300-1200 МВт и БРОУ ПТН энергоблоков 800 МВт.
Клапан управляется дистанционно (автоматически) от электропривода и вручную от маховика. В закрытом положении обеспечивается герметичное перекрытие клапана.
Материал корпуса — сталь 15X1М1ФЛ,
Изготовление и поставка по ТУ 37-026-15015348.

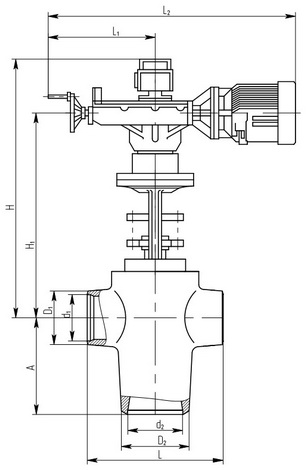

Размеры клапанов, мм
| Обозначение изделия | d1 | D1 | d2 | D2 | L | A | H | H1 | L1 | L2 |
| 950-100/150-Э | 97 | 172 | 170 | 255 | 600 | 450 | 1282 | 1030 | 985 | 430 |
| 950-100/150-Э-01 | 97 | 172 | 170 | 255 | 600 | 450 | 1282 | 1030 | 985 | 430 |
| 950-150/250-Э; -Э-02 | 151 | 262 | 263 | 335 | 730 | 585 | 1565 | 1230 | 1190 | 460 |
| 950-150/250-Э-01 | 151 | 262 | 263 | 335 | 730 | 585 | 1565 | 1230 | 1295 | 460 |
| 950-200/250-Э | 208 | 345 | 251 | 345 | 850 | 600 | 1485 | 1240 | 1380 | 555 |
Техническая характеристика клапанов серии 950
| Обозначение изделие | DN | Рабочие параметры пара | Пропускная способность, т/ч | |
| Давление, МПа | Температура, °С | |||
| 950-100/150-Э | 100/150 | 25 | 545 | 206 |
| 950-100/150-Э-01 | 100/150 | 25 | 545 | 120 |
| 950-150/250-Э | 150/250 | 25 | 545 | 480 – 740 |
| 950-150/250-Э-01 | 150/250 | 25 | 545 | 480 – 740 |
| 950-150/250-Э-02 | 150/250 | 25 | 545 | 375 – 580 |
| 950-200/250-Э | 200/250 | 25 | 545 | 1000 |
Продолжение
| Обозначение изделия | Рабочий ход золотника hmax мм | Крутящий момент на шпинделе, Н·м, не более | Время полного открытия (закрытия), с | Обозначение электронривода (мощность электродвигателя, кВт) | Масса, кг |
| 950-100/150-Э | 40 | 1110 | 14 | 794-ЭР-0а (3,2) | 700 |
| 950-100/150-Э-01 | 40 | 1110 | 14 | 794-ЭР-0а (3.2) | 701 |
| 950-150/250-Э | 80 | 2000 | 22 | 876-Э-0-02 (6) | 1412 |
| 950-150/250-Э-01 | 80 | 2000 | 11 | 876-Э-0 (11.8) | 1457 |
| 950-150/250-Э-02 | 80 | 2000 | 22 | 876-Э-0-02 (6) | 1413 |
| 950-200/250-Э | 80 | 3096 | 12 | 797-ЭР-0 (11.8) | 2361 |
