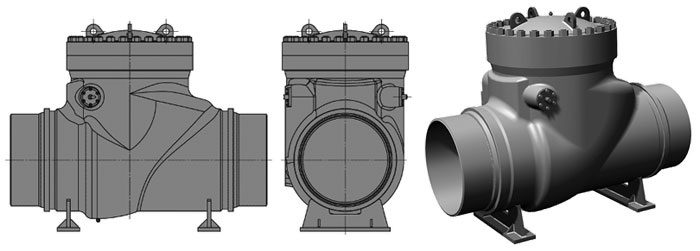

Затворы обратные
Затворы обратные производства ЗАО «Тяжпромарматура» предназначены для автоматического перекрытия трубопровода с целью предотвращения обратного потока рабочей среды в нефте- нефтепродуктопроводах, в технологических схемах перекачивающих станций и резервуарных парков.
Затворы обратные соответствуют требованиям ОТТ-75.180.00-КТН-274-06 («Общие технические требования. Затворы обратные для магистральных нефтепроводов»). В настоящее время на предприятии осваивается производство обратных затворов с условным диаметром прохода от 300 до 1200 мм, рассчитанных на работу в диапазоне давлений от 2.5 до 12.5 МПа.
Отличительные особенности:
высокая надежность;
минимальные вес и габаритные размеры;
наличие демпфирующего устройства, обеспечивающего плавность и безударность работы;
высокая ремонтопригодность;
отсутствие необходимости технического обслуживания и регулировки в течение всего срока службы.
Назначенный срок службы — не менее 30 лет.
Гарантийный срок службы — 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки предприятием-изготовителем.
Технические характеристики:
DN 300–1200 мм, PN 2.5–12.5 МПа
Рабочая среда — товарная нефть, масла, нефтепродукты и другие неагрессивные жидкости с температурой от –15 до +40 °С.
Сейсмостойкость — до 10 баллов по шкале MSK-64.
Время срабатывания:
быстродействующие затворы — не более 1 секунды;
небыстродействующие затворы — от 1 до 3 секунд.
Небыстродействующие затворы снабжены демпфирующим устройством, которое исключает ударные нагрузки и стабилизирует запорный орган в крайних положениях.
Затворы полнопроходные. Коэффициент гидравлического сопротивления при полном открытии запорного органа не превышает 2,5.
Потеря рабочего давления при полностью открытом затворе — не более 0,02 МПа.
Присоединение к трубопроводу — под приварку (возможна поставка затворов с приваренными переходными катушками). Установка — подземная или надземная. Арматура для подземной установки имеет специальное антикоррозионное покрытие.
Климатическое исполнение по ГОСТ 15150-69:
У1 - температура окружающей среды от –40 до + 40 °С;
ХЛ1 - температура окружающей среды от –60 до + 40 °С.
