Задвижки клиновые двухдисковые стальные с выдвижным шпинделем под электропривод (СКЗП) PN 25
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 2, ряд 2 (по умолчанию) см. рис. PN 40.
По специальному заказу присоединительные размеры по ГОСТ 12815-80, исполнение 3 ряд 2.
В задвижках применяется двухдисковый клин.
Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).
Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.
Управление задвижки электроприводом.

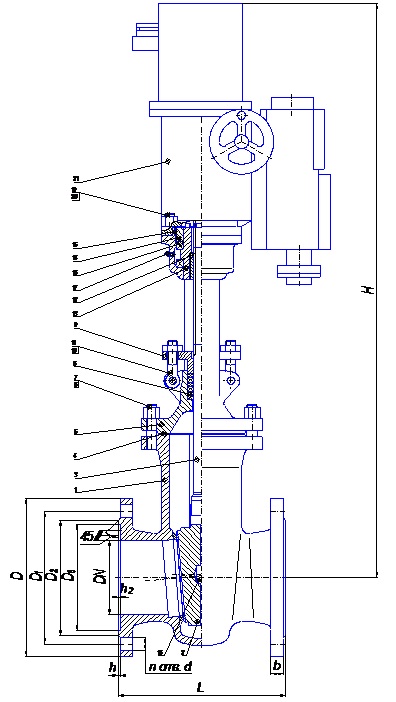

Задвижка стальная клиновая под электропривод СКЗП 150-25-03 DN 150 мм PN 25 кгс/см2 31нж999нж1.Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».
Установочное положение задвижек электроприводом вверх. Допускается отклонение от вертика-ли до 90? в любую сторону. При наклонном или горизонтальном положении должна быть преду-смотрена дополнительная опора под электропривод.
Основные сведения и информация даны в начале раздела.
31с999нж аналогична 30с915нж, 30с996нж, 30с999нж
31лс999нж аналогична 30лс915нж1
31нж999нж аналогична 30нж915нж, 30нж996нж, 30нж996нж2, 30нж999нж
31нж999нж1 аналогична 30нж996нж1
