| Рабочая среда | нефтепродукты, пар, вода пластовая с суммарным содержанием СO2 до 6% и H2S до 003% по объему, среды не агрессивные к материалам деталей затворов. |
| Температура рабочей среды ºС | до 120 ºС. |
| Климатическое исполнение | ХЛ по ГОСТ 15150-69 |
| Температура окружающей среды ºС | от минус 60ºС до плюс 40ºС |
| Направление подачи рабочей среды | Под захлопку (по стрелке на корпусе) |
| Установочное положение | на горизонтальных, вертикальных и подъёмных участках трубопроводов с направлением потока снизу-вверх по стрелки на корпусе. |
| Присоединение к трубопроводу | межфланцевое |
| АТС-О исп. ХЛ | |
| Материал корпусных деталей | Сталь 09Г2С |
| Материал захлопки | Полимер |
| Материал седла | Полимер |
| Давление номинальное PN МПа | 21,0 |
| Герметичность затвора | По классу «А» ГОСТ 9544 |
| Нормальное положение затвора | Полностью «закрыто» |
| Средний срок службы, лет, не менее | 10 |
| Полный средний ресурс | 5000 |
| Гарантийная наработка циклов, не менее | 1000 |
| Условное обозначение | DN, мм | PN, кгс⁄см2 | ||||
| 210 | ||||||

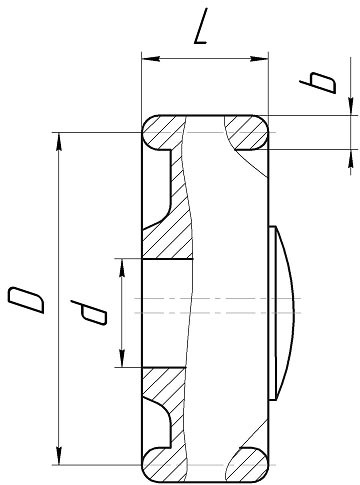

| D, | d, мм | L, | b, | масса (кг) | ||
| АТС.0Н.065.210 | 65 | 92 | 30 | 35 | 9,5 | 3,9 |
