Устройства переключающие (ПУ) PN 63
Код ОКП 3742 Изготовление и поставка по ТУ 3742–022–57146717–2004
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 7, ряд 2 (по умолчанию).
Герметичность затвора по ГОСТ 9544-93 класс А.
Уплотнение шпинделя – сальниковое.
Управление устройством переключающим ручное (маховиком).
Направление подачи среды – во входной патрубок тройника (по стрелке на тройнике и угольниках) при перекрытии одного из угольников или разделении потоков сред и в выходные патрубки угольников (против стрелок на угольниках и тройнике) при смешении потоков сред.

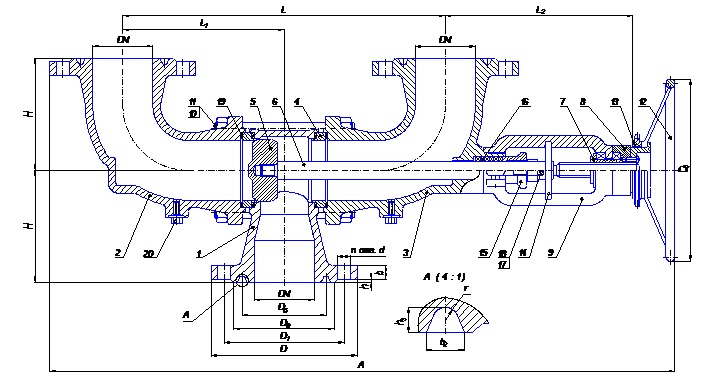

Устройство переключающее ПУ 80-63-02-01 DN 80 мм PN 63 кгс/см2 23с14нж.
Внимание! Устройства переключающие, предназначенные для газообразных, взрывопожаро-опасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При за-казе необходимо делать пометку: «газ».
Основные сведения и информация даны в начале раздела.
23с14нж аналогична 23с20нж, 23с20нж1
23нж14нж аналогична 23нж20нж, 23нж20нж1
