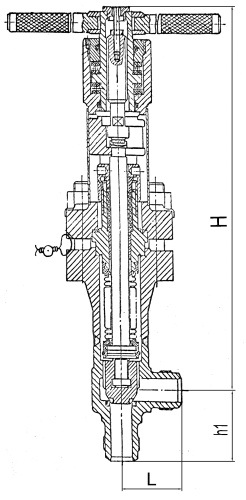

| Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
| 32-04 | нет | 32 | 20.00 | -40 | 320 | Патрубки под приварку | 500.00 | 455.00 | 23.90 | Шарнирная муфта |
| 32-03 | нет | 32 | 20.00 | -40 | 320 | Патрубки под приварку | 500.00 | 455.00 | 22.30 | Удлиненная рукоятка |
| 32-02 | нет | 32 | 20.00 | -40 | 320 | Патрубки под приварку | 500.00 | 455.00 | 22.30 | Ключ |
| 32-01 | нет | 32 | 20.00 | -40 | 325 | Патрубки под приварку | 500.00 | 455.00 | 24.70 | Цельная рукоятка |
| 25-04 | нет | 25 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 430.00 | 20.10 | Шарнирная муфта |
| 25-03 | нет | 25 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 430.00 | 18.80 | Удлиненная рукоятка |
| 25-02 | нет | 25 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 430.00 | 18.80 | Ключ |
| 25-01 | нет | 25 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 430.00 | 20.20 | Цельная рукоятка |
| 20-04 | нет | 20 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 433.00 | 20.10 | Шарнирная муфта |
| 20-03 | нет | 20 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 433.00 | 18.80 | Удлиненная рукоятка |
| 20-02 | нет | 20 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 433.00 | 18.80 | Ключ |
| 20-01 | нет | 20 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 433.00 | 20.20 | Цельная рукоятка |
| 15-04 | нет | 15 | 20.00 | -40 | 325 | Патрубки под приварку | 240.00 | 388.00 | 10.50 | Шарнирная муфта |
| 15-03 | нет | 15 | 20.00 | -40 | 325 | Патрубки под приварку | 240.00 | 338.00 | 10.00 | Удлиненная рукоятка |
| 15-02 | нет | 15 | 20.00 | -40 | 325 | Патрубки под приварку | 240.00 | 338.00 | 10.00 | Ключ |
| 15-01 | нет | 15 | 20.00 | -40 | 325 | Патрубки под приварку | 240.00 | 338.00 | 10.60 | Цельная рукоятка |
| 10-04 | нет | 10 | 20.00 | -40 | 325 | Патрубки под приварку | 240.00 | 340.00 | 10.00 | Шарнирная муфта |
| 10-03 | нет | 10 | 20.00 | -40 | 325 | Патрубки под приварку | 240.00 | 340.00 | 9.50 | Удлиненная рукоятка |
| 10-02 | нет | 10 | 20.00 | -40 | 325 | Патрубки под приварку | 240.00 | 340.00 | 9.50 | Ключ |
| 10-01 | нет | 10 | 20.00 | -40 | 325 | Патрубки под приварку | 240.00 | 340.00 | 10.00 | Цельная рукоятка |
