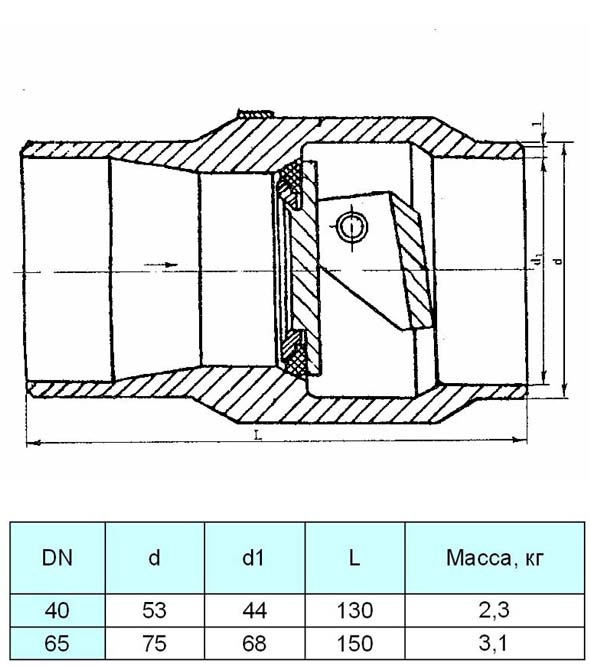

| Исп-ние | Таблица фигур | DN, мм | PN, МПа | Коэффициент гидравл-го сопрот-я | Мин. перепад давл., МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
| 65 | 19нж75п | 65 | 2.50 | 2.50 | -50 | 150 | Патрубки под приварку | 150.00 | 3.10 | -- | ||
| 50-02 | 19нж75п2 | 50 | 2.50 | 2.50 | -50 | 150 | Патрубки под приварку | 130.00 | 2.00 | -- | ||
| 50-01 | 19нж75п1 | 50 | 2.50 | 2.50 | -50 | 150 | Фланцевое | 130.00 | 2.30 | -- | ||
| 50 | 19нж75п | 50 | 2.50 | 2.50 | -50 | 150 | Фланцевое с ответными фланцами | 130.00 | 8.00 | -- | ||
| 40 | 19нж75п | 40 | 2.50 | 2.50 | -50 | 150 | Патрубки под приварку | 130.00 | 2.30 | -- | ||
| 65-03 | 19нж75п3 | 65 | 2.50 | 2.50 | -50 | 150 | Патрубки под приварку | 150.00 | 2.90 | -- | ||
| 65-02 | 19нж75п2 | 65 | 2.50 | 2.50 | -50 | 150 | Фланцевое | 150.00 | 3.20 | -- | ||
| 65-01 | 19нж75п1 | 65 | 2.50 | 2.50 | -50 | 150 | Фланцевое с ответными фланцами | 150.00 | 10.50 | -- |
