Клапан отсечной ЦКБ У96003, Исполнение 100, 50

Клапан отсечной ЦКБ У96003, Исполнение 100, 50

Рабочая среда
Применяется для жидких и газообразных сред, по отношению к которым применяемые материалы коррозионностойки, в том числе Фтор, фтористый водород, смесь хладонов 14, 116, 218, 31-10, содержащая фтористый водород и фтор – в жидком и газообразном состоянии

Область применения
Клапаны запорные с электроприводом предназначены для установки на трубопроводах, транспортирующих агрессивные среды в качестве запорных устройств.

Присоединение к трубопроводу
Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2

Установочное положение на трубопроводе
приводом вверх

Уплотнение в затворе
плоское-металл-фторопласт

Уплотнение по штоку
сильфонное

Управление
Пневмопривод

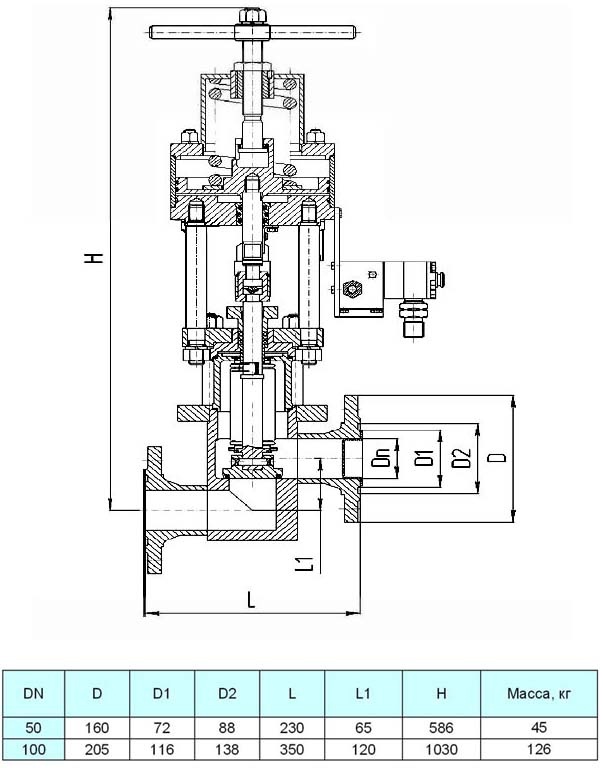

Исп-ние	Таблица фигур	DN, мм	PN, МПа	Тр. мин.	Тр макс.	Присоединение	L, мм	H, мм	Масса, кг	Привод

100	нет	100	1.00	-40	38	Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2	350.00	999.99	99.99	Пневмопривод НЗ поршневого типа одностороннего действия с распределителем РДВ-2А-01по ТУ 6-90 5Д2.954.021. Сигнализация крайних положений обеспечивается выключателями ВВ-3-04 по 5Д3.609.007ТУ.
50	нет	50	1.00	-40	38	Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2	230.00	585.00	43.60	Пневмопривод НЗ поршневого типа одностороннего действия с распределителем РДВ-2А-01по ТУ 6-90 5Д2.954.021. Сигнализация крайних положений обеспечивается выключателями ВВ-3-04 по 5Д3.609.007ТУ.
