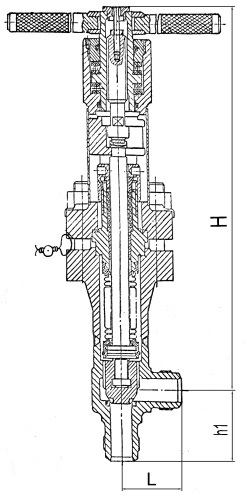

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
32-01 | нет | 32 | 20.00 | -40 | 325 | Патрубки под приварку | 500.00 | 455.00 | 24.70 | Цельная рукоятка |
25-04 | нет | 25 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 430.00 | 20.10 | Шарнирная муфта |
25-03 | нет | 25 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 430.00 | 18.80 | Удлиненная рукоятка |
25-02 | нет | 25 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 430.00 | 18.80 | Ключ |
25-01 | нет | 25 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 430.00 | 20.20 | Цельная рукоятка |
20-04 | нет | 20 | 20.00 | -40 | 325 | Патрубки под приварку | 380.00 | 433.00 | 20.10 | Шарнирная муфта |
