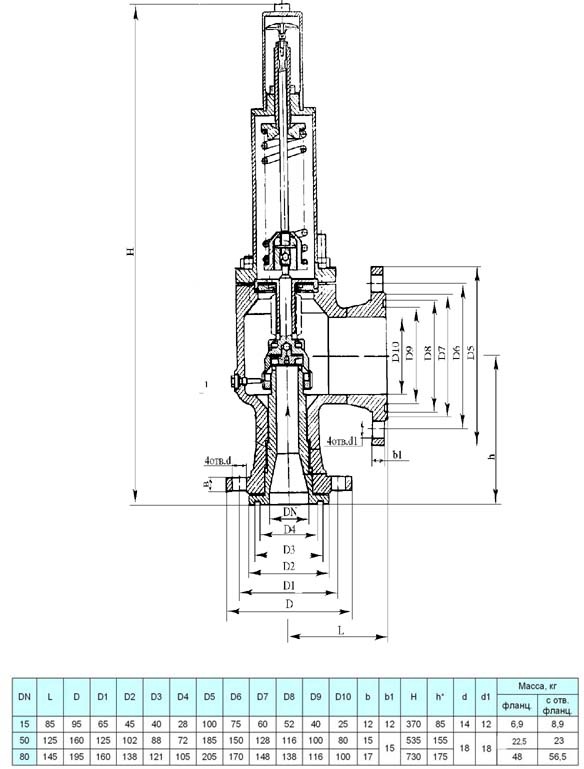

| Исп-ние | Таблица фигур | DN, мм | PN, МПа | Диапазон давлений настройки Рн, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод | ||
| Вход | Выход | Вход | Выход | ||||||||||
| 50-5 | 28нж16нж5 | 50 | 80 | 1.60 | 1.60 | 0,7-1,1 | 5 | 104 | Фланцевое с ответными фланцами | 125.00 | 535.00 | 23.00 | -- |
| 50-4 | 28нж16нж4 | 50 | 80 | 1.60 | 1.60 | 0,4-0,7 | 5 | 150 | Фланцевое с ответными фланцами | 125.00 | 535.00 | 23.00 | -- |
| 50-3 | 28нж16нж3 | 50 | 80 | 1.60 | 1.60 | 0,25-0,4 | 5 | 104 | Фланцевое с ответными фланцами | 125.00 | 535.00 | 23.00 | -- |
| 50-2 | 28нж16нж2 | 50 | 80 | 1.60 | 1.60 | 0,7-1,1 | 5 | 104 | Фланцевое | 125.00 | 535.00 | 22.50 | -- |
| 50-1 | 28нж16нж1 | 50 | 80 | 1.60 | 1.60 | 0,4-0,7 | 5 | 150 | Фланцевое | 125.00 | 535.00 | 22.50 | -- |
| 50 | 28нж16нж | 50 | 80 | 1.60 | 1.60 | 0,25-0,4 | 5 | 104 | Фланцевое | 125.00 | 535.00 | 22.50 | -- |
| 15-11 | 28нж16п11 | 15 | 80 | 1.60 | 1.60 | 0,7-1,3 | 5 | 104 | Фланцевое с ответными фланцами | 85.00 | 370.00 | 8.90 | -- |
