Запорные устройства для манометров фланцевые 68с100нжМ (ПЗ 08002.03) и 68с100нжУМ (ПЗ 08002.04) (Dy 3 мм)

ПОИСК

Запорные устройства для манометров фланцевые 68с100нжМ (ПЗ 08002.03) и 68с100нжУМ (ПЗ 08002.04) (Dy 3 мм) Запорные устройства для манометров фланцевые 68с100нжМ (ПЗ 08002.03) и 68с100нжУМ (ПЗ 08002.04) (Dy 3 мм)

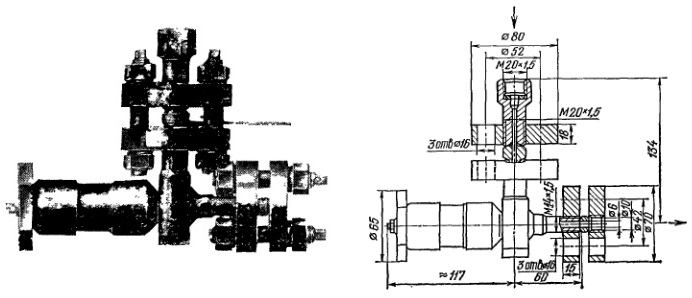

Запорные устройства для манометров фланцевые
Применяются на трубопроводах для жидких и газообразных сред рабочей температурой от -30 до +200° 68с100нжМ и от 50 до +200° С 68с100нжУМ


- Гидравлического сопротивление по техиическим требованиям - по ГОСТ 10640-75.
- Присоединительные ответные резьбовые фланцы на выходе по ГОСТ 9399-81.
- Концы под линзовое уплотнение по ГОСТ 9400-81 (для Ду 6 мм). Уплотнение в затворе конусное. Уплотнение шпинделя сальниковое. Подтяжка сальника производится накидной гайкой.
- Рабочая среда подается под шток-клапана. Допускается подача среды на шток клапана (в боковой патрубок).

Герметичность затвора по 1-му классу ГОСТ 9544-76. Коэффициент сопротивления - 4. Управление запорным устройством — ручное, маховиком.

- Максимально допустимый крутящий момент на маховике 0,8 кгс-iM. Запорные устройства- устанавливают на трубопроводе вертикально, манометром вверх.

Изготовление и поставка запорных устройств по ТУ 26-07-041-76. Запорные устройства относятся к классу ремонтируемых. Средний срок службы - не менее 10 лет. Средний ресурс - не менее 3000 циклов. Наработка на отказ, не менее 500 циклов

Материал основных деталей:
корпус, колпак - сталь;
шпиндельсталь или сталь 20X13;
седло - сталь 12X17; сальник - аустенитный чугун;
набивка сальника - прорезиненный пропитанный асбест.

Масса запорного устройства:
3 кг (без ответных фланцев) и 3,85 кг (с ответными фланцами).

Запорные устройства могут быть изготовлены в экспортном « экспортном тропическом исполнениях.
