  3. Запорные устройства для манометров фланцевые 12с13бк и 12нж13бк (ПЗ 82003-О20М) (Dy 20 мм)

Запорные устройства для манометров фланцевые 12с13бк и 12нж13бк (ПЗ 82003-О20М) (Dy 20 мм)

ПОИСК

Запорные устройства для манометров фланцевые 12с13бк и 12нж13бк (ПЗ 82003-О20М) (Dy 20 мм) Запорные устройства для манометров фланцевые 12с13бк и 12нж13бк (ПЗ 82003-О20М) (Dy 20 мм)

Запорные устройства указателей уровня вентильного типа с автоматическим шаровым затвором цапковые.
Применяются в сосудах и резервуарах для воды и пара 12с13бк, для жидких агрессивных сред 12нж13бк, с рабочей температурой до 250° С.

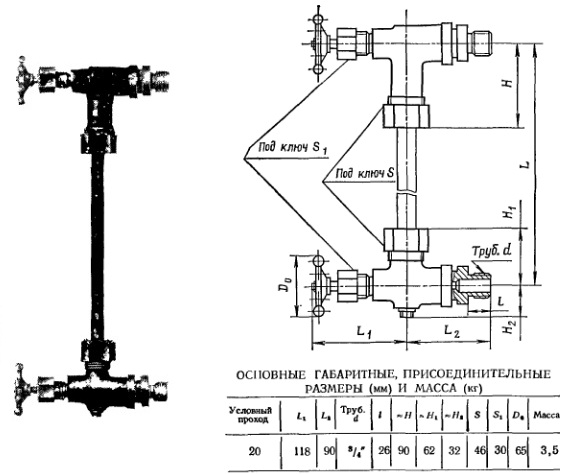

Запорное устройство указателя уровня состоит из верхнего и нижнего вентилей и стекла «аружшм диаметром 20 мм по ГОСТ 8446-74. Длина стекла должна быть на 70 мм меньше установочного размера L (см. чертеж) между центрами присоединительных цапок. Запорные устройства с круглыми стеклами следует применять на давление до 3 МПа, 30кгс/см2). При давлении свыше 3 до 4 МПа (свыше 30 до 40 кгс/см2) следует использовать прямоугольные рамки с плоским стеклом. Вентили с автоматически действующим аварийным шаровым затвором, который обеспечивает закрытие прохода при поломке стекла (шарик струей среды прижимается к отверстию и закрывает проход). Цилиндрическая часть конца шпинделя служит для отжатия шарика от отверстия в седле после замены стекла. Герметичность затвора по 1-му классу ГОСТ 9544-75.

Максимальное усилие на маховике при закрывании вентиля 25 кгс. Запорные устройства устанавливают с горизонтальным расположением штока .при расположении смотровых стекол в вертикальной плоскости. Изготовление и поставка запорного устройства происходит по ТУ 26-07-1093-74.

Средний срок службы не менее 5 лет.
Средний ресурс не менее 1800 циклов.
Наработка на отказ не менее 500 циклов.

Примечание

Установочный размер L по ГОСТ 9653-74 (см. рисунок) принимается в зависимости от типа и номера применяемой рамки.
Запорные устройства указателей уровня могут быть изготовлены в экспортном и экспортном тропическом исполнениях.
Изготовитель и калькодержатель - ОАО «Пензтяжпромарматура»
