  3. Клапаны отсечные НО и НЗ с пневматическим мембранным исполнительным механизмом фланцевые (ПФ...

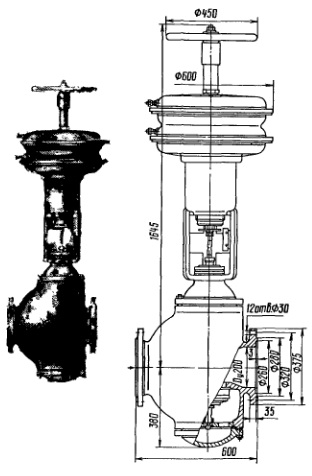

Клапаны отсечные НО и НЗ с пневматическим мембранным исполнительным механизмом фланцевые (ПФ 96022.01 НЗ B2нж37п) и ПФ 96022.02 НО B2нж37п1) (Dy 200 мм)

ПОИСК

Клапаны отсечные НО и НЗ с пневматическим мембранным исполнительным механизмом фланцевые (ПФ 96022.01 НЗ B2нж37п) и ПФ 96022.02 НО B2нж37п1) (Dy 200 мм) Клапаны отсечные НО и НЗ с пневматическим мембранным исполнительным механизмом фланцевые (ПФ 96022.01 НЗ B2нж37п) и ПФ 96022.02 НО B2нж37п1) (Dy 200 мм)

Применяются на трубопроводах в качестве быстродействующих запорных устройств для отсекания кислорода рабочей температурой до 200 С. Температура окружающей среды от 30 до +50 С.

Материал основных деталей: корпус, крышка сталь 12Х18Н9ТЛ; золотник, шток сталь 12Х18Н9Т; набивка сальника, уплотнительные кольца в затворе, прокладка фторопласт 4.
Масса клапана: 498 кг.

Технические требования по: ГОСТ 26-07-1023 - 80.
Присоединительные фланцы по: ГОСТ 12822 - 67.

Уплотнение в затворе плоское: (кольцо).
Уплотнительные поверхности корпуса выполнены непосредственно: на седле.
Золотник: С разгрузкой для увеличения допустимого перепада давления. Перепад давления «на золотнике - до 3 C0).
Уплотнение штока - сальниковое: Подтяжка сальника - шпильками.

Рабочая среда: подается на золотник.
Управление клапаном:  от мембранного исполнительного механизма (МИМа) без позиционера, на мембрану которого подается рабочее давление управляющего воздуха 0,2 B).
Для сигнализации крайних положений золотника предусмотрен конечный пневматический: выключатель.
Герметичность затвора: по 1-му классу ГОСТ 9544 - 75.

Клапан устанавливают на горизонтальном трубопроводе приводом: вверх.
Изготовление и поставка клапана по: ТУ 26-07-1252 - 81.
Клапан относится к классу: ремонтируемых.

Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 10000 циклов.
Наработка: «на отказ не менее 2500
