  3. Клапаны отсечные НО и НЗ с пневматическим мембранным исполнительным механизмом

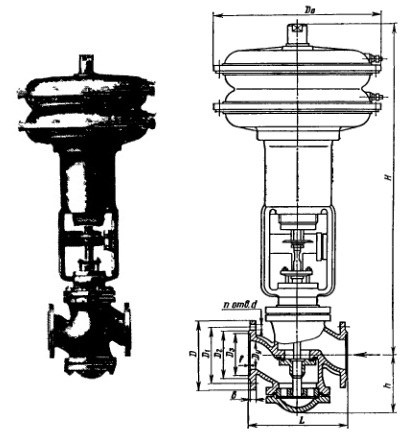

Клапаны отсечные НО и НЗ с пневматическим мембранным исполнительным механизмом

ПОИСК

Клапаны отсечные НО и НЗ с пневматическим мембранным исполнительным механизмом Клапаны отсечные НО и НЗ с пневматическим мембранным исполнительным механизмом

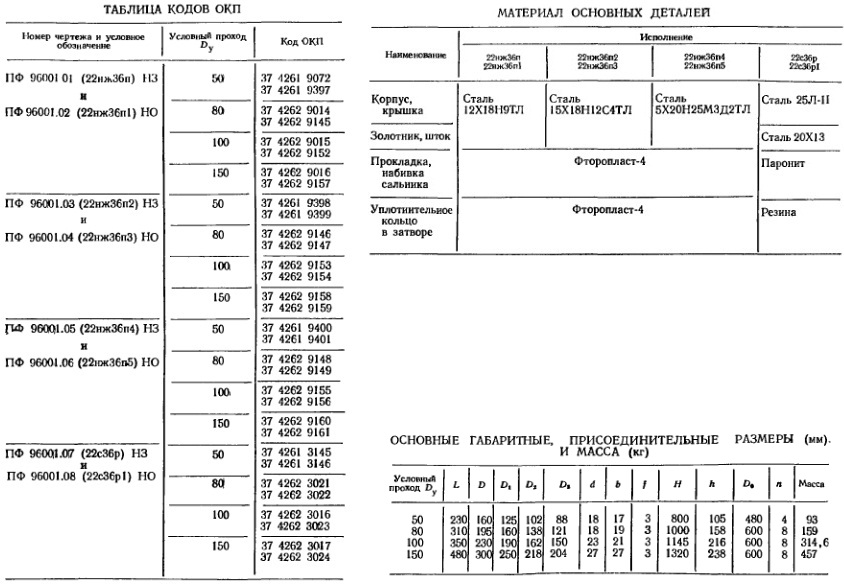

ПФ 96001.01 B2нж36п) НЗ
ПФ 96001.02 B2нж36п1) НО
ПФ 96001.03 B2нж36п2) НЗ
ПФ 96001.04 B2нж36пЗ) НО
ПФ 96001.05 B2нж36п4) НЗ
ПФ 96001.06 B2нж36п5) НО
ПФ 96001.07 B2с36р) НЗ
ПФ 96001.08 B2с36р1) НО

Применяются на трубопроводах для отсечения потока воздушно-кислородной смеси (клапан 22нж36п); природного газа (клапан 22с36р и 22с36р1) рабочей температурой до +100 С. Температура окружающей среды от -30 С до +50 С.



Усилие, развиваемое мембраной, передается штоку, жестко соединенному с золотником, в результате чего золотник перемещается вниз и закрывает (клапан НО) или открывает (клапан НЗ) проходное сечение клапана.

При прекращении подачи управляющего воздуха пружина МИМа перемещает золотник вверх до полного открытия проходного сечения (клапан НО) дали в обратном направлении, закрывая его (клапан НЗ). Для сигнализации крайних положений золотника предусмотрен конечный пневматический выключатель.

Присоединительные фланцы: по ГОСТ 12822-67.

Уплотнение штока: сальниковое.
Подтяжка сальника: шпильками.
Уплоткительные поверхности корпуса выполнены непосредственно: на седле (клапаны 22нж36п, п1—л5) или

Наплавлены твердым сплавом: (клапаны 22с36р и 22с36р1).
Уплотнение в затворе: плоское (кольцо).
Золотник с разгрузкой для уменьшения усилия управления клапаном: при открывании.

Перепад давления: «на золотнике - до 4 D0) (для 'клапана НЗ) и до 1,8A8) (для клапана НО).
Рабочая среда подается: па золотник.

Герметичность затвора: по 1-му классу ГОСТ 9544 - 75.
Управление клапаном: от мембранного исполнительного механизма (МИМа), на мембрану которого подается рабочее давление управляющего воздуха 0,2 B).
