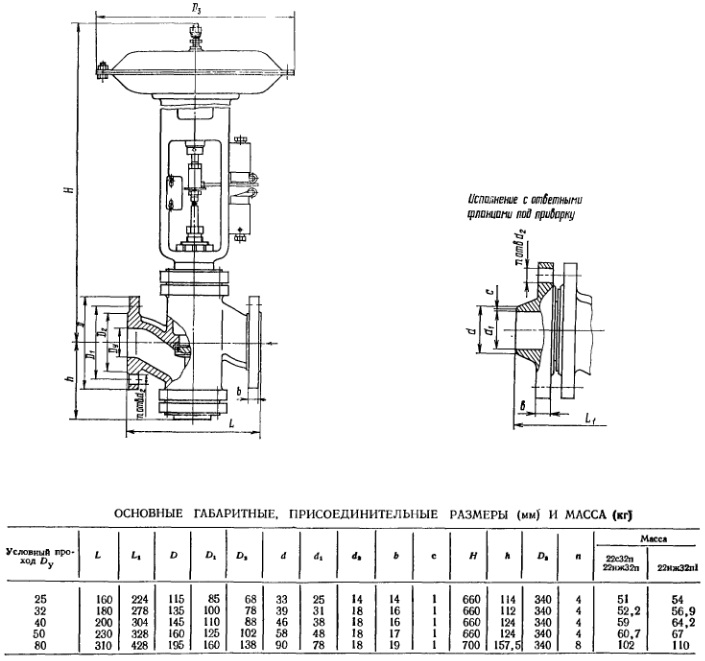

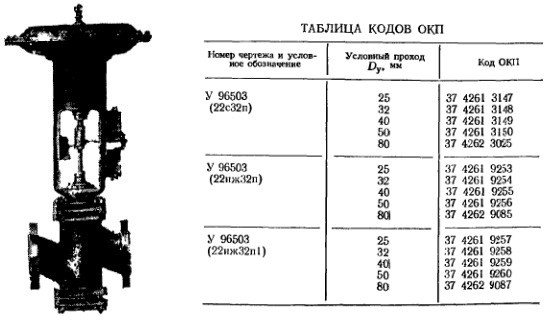

Клапаны отсечные НЗ с пневматическим мембранным исполнительным механизмом фланцевые (У 96503 B2с32п, 22нж32п и 22нж32п1)

ПОИСК

Клапаны отсечные НЗ с пневматическим мембранным исполнительным механизмом фланцевые (У 96503 B2с32п, 22нж32п и 22нж32п1) Клапаны отсечные НЗ с пневматическим мембранным исполнительным механизмом фланцевые (У 96503 B2с32п, 22нж32п и 22нж32п1)

Применяются в трубопроводах для отсекания потока жидких и газообразных сред, по отношению ккоторым коррозионяостойки применяемые материалы, рабочей температурой от -15 до +120° С. Температура окружающей среды от  -30 до +50 С. Относительная влажность до 98% при температуре +20 С.



Присоединительные фланцы: по ГОСТ 12821 - 67 (у «клапанов 22с32п и 22нж32и) или ответные рланцы под приварку по ГОСТ 12830 - 67 (у «клапана 22нж32п1).

Уплотнение штока сальниковое: Подтяжка сальника: специальной гайкой.
Уплотнение в затворе плоское: (кольцо).
Герметичность затвора: по 2-му классу ГОСТ M44 - 75.

Рабочая среда подается: «на золотник.
Перепад давления в затворе: не более 0,6 F).

Управление клапаном: от мембранного иополштелыгого механизма (МИМа), на мембрану которого подается давление управляющего воздуха ю 0,25 B,5).
Для сигнализации крайних положений затвора федусмотрены два трехходовых клапана: типа Н86-21.
Давление управляющего воздуха: 0,2—0,6 B - 6).
Клапан устанавливают: «на трубопроводе вертикально МИМом вверх; допускается установка в любом рабочем положении.

Изготовление и поставка клапана: по ТУ 26-07-030 - 76.
Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 10000 циклов.

Материал основных деталей: корпус, крышка сталь (клапан 22с32п) и сталь 12Х18Н9ТЛ (клапаны 22иж32п и 22нж32п1); золотник, шток сталь I4X17H2; уплотнительное кольцо в затворе фторопласт 4; набивка сальника ФУМ-В.
