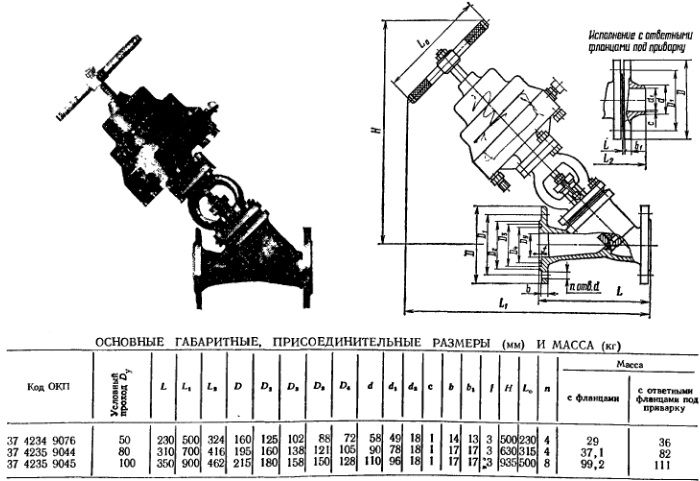

  3. Клапан отсечной НЗ прямоточный с пневмоприводом фланцевый 22нж628п2 (У 96507.02)

Клапан отсечной НЗ прямоточный с пневмоприводом фланцевый 22нж628п2 (У 96507.02)

ПОИСК

Клапан отсечной НЗ прямоточный с пневмоприводом фланцевый 22нж628п2 (У 96507.02) Клапан отсечной НЗ прямоточный с пневмоприводом фланцевый 22нж628п2 (У 96507.02)

Применяется в качестве быстродействующего опорного устройства для отсекания потока белого и черного сульфитного щелока, органических кислот и гидролизаха рабочей температурой до 200 С. Наличие твердых частиц в проводимой среде не допускается. Температура окружающей среды не более 40° С. Относительная влажность — до 98% при температуре 35 С.


Максимальный крутящий момент на рукоятке при открывании и закрывании клапана: (кгс-м): 4,7 (для Dy 50 мм); 11,1 (для Dy 80 мм) и 16 (для Dy 100 мм).

Клапан устанавливают на трубопроводе: в любом рабочем положении.
Изготовление и поставка клапана: по ТУ 26-07-234—79.

Клапан относится к классу: ремонтируемых.
Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 35000 циклов.
Наработка на отказ: не менее 3200 циклов.

Материал основных деталей: корпус сталь 12Х18Н12МЗТЛ; золотник, шток сталь 10Х17Н13МЗТ; набивка сальника, ушютнительное кольцо в золотнике фторопласт-4.

Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12823—67 или ответные фланцы под приварку.
Уплотнение штока: Сальниковое подтяжка сальника — откидными болтами.
Уплотнение в затворе: плоское (кольцо).

Рабочая среда подается: на золотник.
Герметичность затвора: по 1-му классу ГОСТ 9544—75.

Допускаемый перепад давления в затворе: 0,15— A,5—16).
Управление клапаном: от пневматического мембранного исполнительного механизма, на мембрану которого подается управляющий воздух давлением 0,63 F,3), или с помощью ручного дублера (рукояткой).
Установочное усилие пружины в пневмоприво: (юге) 610 (для >у 50 мм); 791 (для Dy 80 мм) и 859 (для)у 100 мм).
