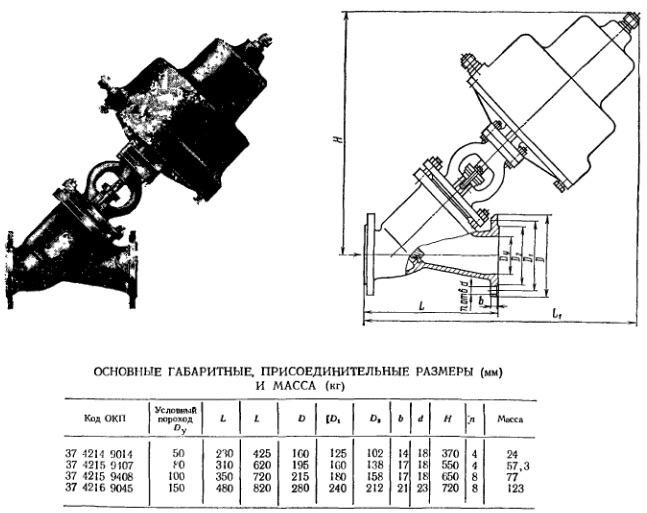

  3. Клапан запорный прямоточный с пневмоприводом фланцевый 22нж629нж1 (ЗЛ 21201.02М)

Клапан запорный прямоточный с пневмоприводом фланцевый 22нж629нж1 (ЗЛ 21201.02М)

ПОИСК

Клапан запорный прямоточный с пневмоприводом фланцевый 22нж629нж1 (ЗЛ 21201.02М) Клапан запорный прямоточный с пневмоприводом фланцевый 22нж629нж1 (ЗЛ 21201.02М)

Применяется на трубопроводе для слабоагрессивиых жидких сред рабочей температурой до 200 С. Температура окружающей среды до 60 С. Относительная влажность - до 90% при температуре 25 С.


Присоединительные размеры фланцев по: ГОСТ 12821 - 67 наРу 1,6 A6).

Уплотнение в затворе: конусное, с наплавкой золотника твердым сплавом.
Уплотнение штока сальниковое: Подтяжка сальника—откидными болтами.
Рабочая среда подается под: золотник.
Герметичность затвора: по 1 - му классу ГОСТ 9544 - 75.

Управление клапаном: от пневмопривода двустороннего действия.
Для сигнализации крайних положений золотника предусмотрены два путевых выключателя: П1ВК1 («а чертеже условно не показаны).

Давление управляющего воздуха: 0,63 F,3.
Клапан устанавливают на трубопроводе: в любом рабочем положении.
Изготовление и поставка клапана: по ТУ 26-07-234 - 79.

Клапан относится к классу: ремонтируемых
Средний срок службы: не менее 10 лет
Средний ресурс: не менее 10000 циклов
Наработка на отказ: не менее 2500 циклов

Материал основных деталей: корпус, крышка сталь 12Х18Н9ТЛ; золотник  сталь 12Х18Н9Т с наплавкой твердым сплавом ЦН-12М-67; набивка сальника ФУМ-В; прокладка фторопласт 4
