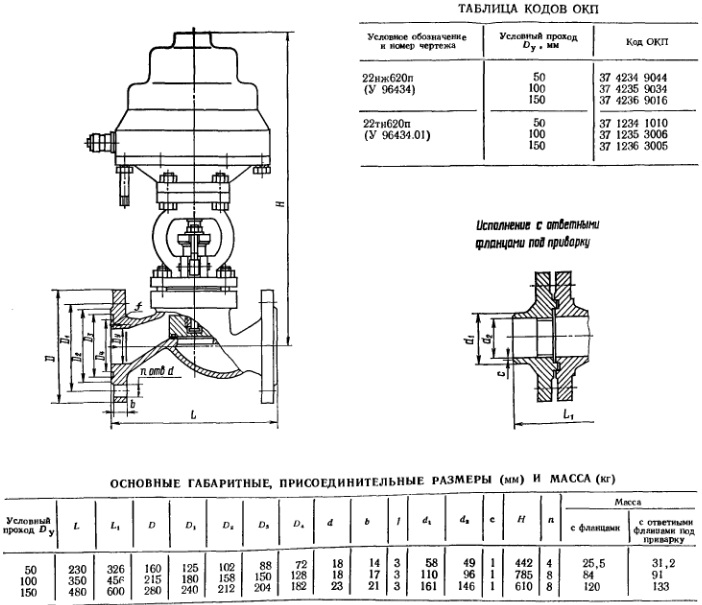

  3. Клапаны запорные с пневмоприводом 22нж620п (У 96434) 22тн620п (У 96434.01)

Клапаны запорные с пневмоприводом 22нж620п (У 96434) 22тн620п (У 96434.01)

ПОИСК

Клапаны запорные с пневмоприводом 22нж620п (У 96434) 22тн620п (У 96434.01) Клапаны запорные с пневмоприводом 22нж620п (У 96434) 22тн620п (У 96434.01)

Применяются на трубопроводах для водных растворов красителей (с содержанием кислот и щелочей) и сред, по отношению к которым коррозионностойки применяемые материалы, рабочей температурой до 140" С. Температура окружающей среды нe более 60° С. Относительная влажность - 90% при температуре 25 С.



Присоединительные размеры фланцев: по ГОСТ 12823—67, ГОСТ 12832—67, ГОСТ 12821—67 «или ГОСТ 12830—67 на Ру 1,6 A6) или ответные фланцы иод: отриварку.

Уплотнение в затворе: плоское (кольцо).
Уплотнение штока: сальниковое. Подтяжка сальника — откидными болтами.
Рабочая среда подается: на золотник.
Герметичность затвора: по 1 - му классу ГОСТ 9544 - 76.

Управление ислапаном: от пневмопривода. Давление управляющего воздуха 0,63 F,3).
Установочное усилие пружины в пневмоприводе: (кгс): 350 (для Dy 50 мм); 859 (для Dy 100 мм) и 900 (для/)у 150 мм).

Клапан устанавливают на трубопроводе: любом рабочем положении.
Изготовление и поставка клапана: по ТУ 26-07-234—79.
Клапан относится к классу: ремонтируемых.

Средний срок службы: не менее Шлет.
Средний ресурс: не менее 10000 циклов.
Наработка на отказ: не менее 2500 циклов.

Материал основных деталей: корпус, крышка — сталь 12Х18Н9ТЛ (клапан 22нж620п), титановый сплав ТЛ-3 или ВТ-5Л (клапан 22тн620п); шток — сталь 08Х18Н10Т; набивка сальника — ФУМ-В; уп- лотнительное кольцо © золотнике, прокладка — фторопласт 4.
