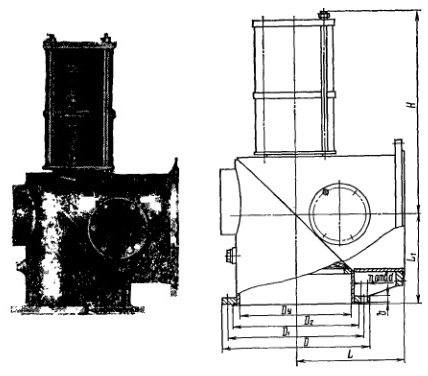

  3. Клапан угловой поворотный с пневмоприводом фланцевый 19нж659п (ПТ 96431) 19нж659р (ПТ 96431.01)

Клапан угловой поворотный с пневмоприводом фланцевый 19нж659п (ПТ 96431) 19нж659р (ПТ 96431.01)

ПОИСК

Клапан угловой поворотный с пневмоприводом фланцевый 19нж659п (ПТ 96431) 19нж659р (ПТ 96431.01) Клапан угловой поворотный с пневмоприводом фланцевый 19нж659п (ПТ 96431) 19нж659р (ПТ 96431.01)

Применяется на трубопроводах для жидких и газообразных агрессивных сред (см. таблицу).



Присоединительные размеры фланцев по: ГОСТ 1255—67 .на Ру 0,6 F).
Уплотнение штока: Сальниковое, Подтяжка сальника шпильками.

Поворот диска: осуществляется двумя рычага ми. Для ограничения подъема диска служит упор на верхнейкрышке пневмопривода.
Для сигнализации: крайних положений затвора предусмотрен пневматический трехходовой «клапан типа ИВ 76-21 A9нж659п) или концевой взрыво защищенный выключатель СМ-А105 тип ИА A9нж659р).

Рабочая среда: подается в любом .направлении.
Герметичность затвора: по 1-му классу ГОСТ 9544—75.
Управление клапаном: от пневмопривода.

Давление управляющего воздуха: 0,6 F.
Время открывания или закрывания клапана: 16 с (для £>у 400 (мм) и 25 с (для Dy 800 мм).

Клапан устанавливают: на трубопроводе в любом рабочем положении.
Изготовление и поставка клапана: по ТУ 26-07-1076—77.

Клапан относится к классу: ремонтируемых
Средний срок службы: не менее 5 лет.
Средний ресурс: не менее 10000 циклов.

Материал основных деталей: корпус, крышка сталь 10Х17Н13МЗТ (клапан 19нж659п) или сталь 12Х18Н9Т (.клапан 19нж659р); набивка сальника фторопласт (клапан 19нж659п) или резина (клапан 19нж659р).
