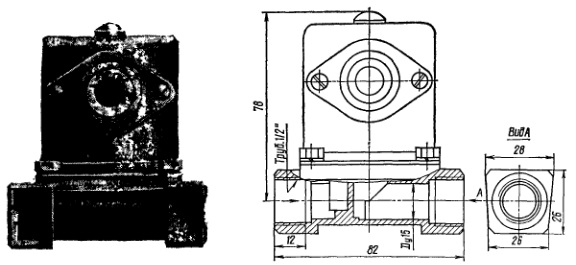

  3. Клапан запорный мембранный с электромагнитным приводом Т 26356 (Dy 15 мм)

Клапан запорный мембранный с электромагнитным приводом Т 26356 (Dy 15 мм)

ПОИСК

Клапан запорный мембранный с электромагнитным приводом Т 26356 (Dy 15 мм) Клапан запорный мембранный с электромагнитным приводом Т 26356 (Dy 15 мм)

Применяется в системах с дистанционным электрическим управлением на трубопроводах для печного топлива рабочей температурой до 20 С. Температура окружающей среды 5 - 20 С. Относительная. Влажность - до 95% ири температуре 25 С.


Присоединение к трубопроводу: муфтовое по ГОСТ 6527 - 68. Между корпусом и крышкой расположена мембрана.

Рабочая среда подается: на золотник.
Коэффициент гидравлического сопротивления: Герметичность затвора обеспечивается при перепаде давлений 0,1 A) - 2,5 B5). Перепад давления иа закрытом клапане, етри котором обеспечивается открытие основного (прохода, 0,1 A) - 2,5 B5).

Управление клапаном: от электромагнитного привода в брызгозащищенном исполнении с электромагнитом переменного тока напряжением 220 В, мощностью 14 Вт, ПВ - 100%.
Бремя открывания или закрывания клапана: 1 с.
При подаче тока в катушку электромагнита сердечник втягивается и открывает: основной проход.
При выключенной катушке золотник перекрывает проходное отверстие: корпуса.

Клапан устанавливают на горизонтальном трубопроводе электромагнитным: приводом вверх.
Допускается отклонение от вертикали на угол: не более 15 в любую сторону.
Изготовление и поставка клапана по: ТУ 26-07-159  - 76.

Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 40000 циклов.
Наработка на отказ: не менее 8000 циклов.

Материал основных деталей: корпус, фланец, латунь ЛС59-1; золотник - сталь 14Х17Н2; сердечник - сталь 16Х (II класс); мембрана, уплотнение в оердечиике, резина.
Масса клапана: 1,5 кг.
