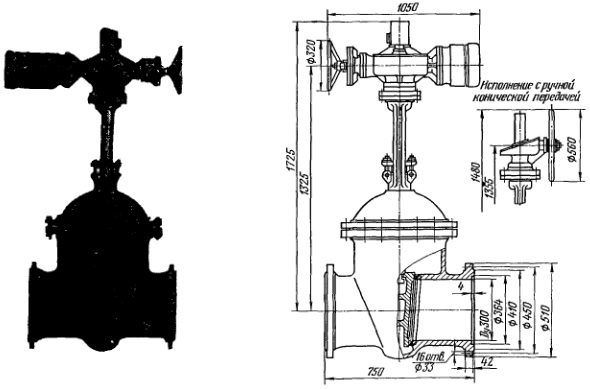

Задвижки клиновые с выдвижным шпинделем фланцевые ЗКЛ2-40 ЗКЛ2-40нж (МА 11024.04) (МА 11074.04) ЗКЛПЭ-40 ЗКЛПЭ-40нж (МА 11024.01) (МА 11074.01)

Задвижки клиновые с выдвижным шпинделем фланцевые ЗКЛ2-40 ЗКЛ2-40нж (МА 11024.04) (МА 11074.04) ЗКЛПЭ-40 ЗКЛПЭ-40нж (МА 11024.01) (МА 11074.01)

Применяются на трубопроводах для воды, пара, неагрессивных жидких и газообразных нефтепродуктов (задвижки ЗКЛ2-40 и ЗКЛПЭ-40) рабочей температурой до 425 С; для воды, пара, агрессивных жидких и газообразных нефтепродуктов (зад-
вижки ЗКЛ2-40нж и ЗКЛПЭ-40нж) рабочей температурой до 565 С. Температура окружающей среды от -40 до +55 С.

Технические требования: по ГОСТ 5762 - 74
Присоединительные фланцы: по ГОСТ 12822 - 67
По особому заказу задвижки: могут быть изготовлены с ответными фланцами

Затвор: упругий клин с боковыми направляющими поверхностями
Уплотнительные поверхности: корпуса и клина наплавлены твердым сплавом
Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами
Верхнее уплотнение: задвижки предназначено для разгрузки сальника при поднятом до отказа затворе

Герметичность затвора: по 1-му классу ГОСТ 9544 - 75
Управление задвижками: ЗКЛ2-40 и ЗКЛ2-40нж от ручной конической передачи; задвижками ЗКЛПЭ-40 и ЗКЛПЭ-40нж — от электропривода во взрывозащищенном исполнении ЭВ-80У2 (исп. II) с электродвигателем В100Ь4У2 или ВАО-41-4У2
(мощность 4 кВт, время открывания или закрывания задвижек электроприводом 70 с)

Максимальное усилие: на маховике при закрывании задвижек ЗКЛ2-40 и ЗКЛ2-40нж —55 кгс
Задвижки устанавливают: на горизонтальном трубопроводе в любом рабочем положении, кроме положения маховиком или электроприводом: вниз
Изготовление и поставка задвижек: по ТУ 26-07-1168 - 77
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 10 A2) лет
Средний ресурс: не менее 2000 B500) циклов (80000 ч)
Наработка на отказ: не менее 400 D50) циклов (8000 ч)
Примечание: В скобках указаны показатели надежности для задвижек высшей категории качества

Материал основных деталей: корпус, крышка, клин - сталь (ЗКЛ2-40 и ЗКЛПЭ-40) и сталь 12Х12Н9ТЛ-Н (ЗКЛ2-40нж и ЗКЛПЭ-40нж); шпиндель - сталь 20X13 (ЗКЛ2-40 и ЗКЛПЭ-40) и сталь 45Х14Н14В2М (ЗКЛ2-40нж и ЗКЛПЭ-40нж); на- бивка - асбест АГ
Масса задвижек: 555 кг (ЗКЛ2-40 и ЗКЛ2-40нж) и 670 кг (ЗКЛПЭ-40 и ЗКЛПЭ-40нж)
