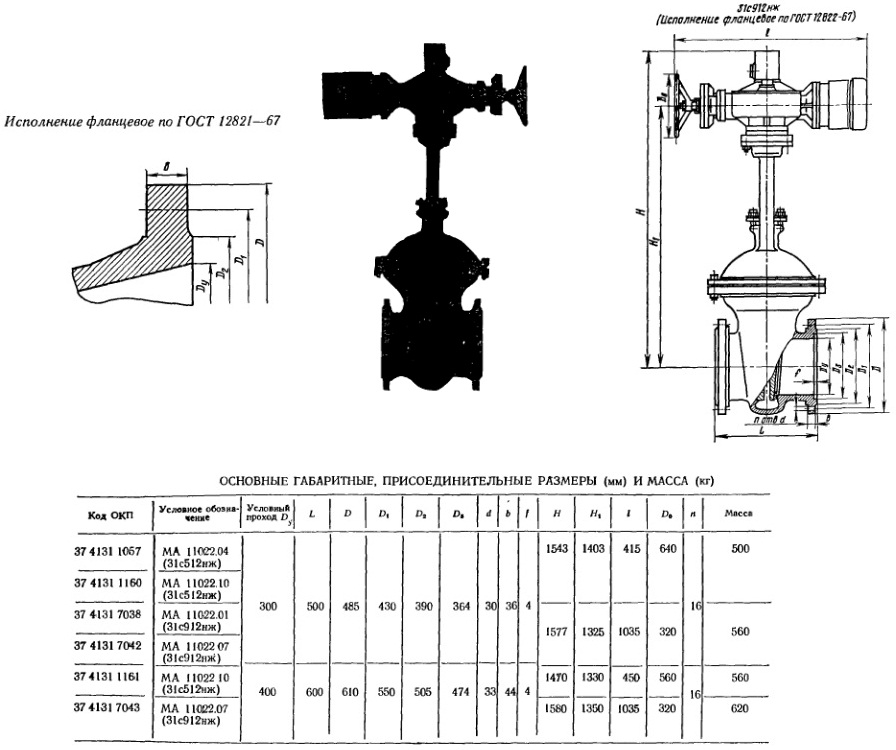

Задвижки клиновые с выдвижным шпинделем фланцевые МА 11022.04 и МА 11022.10 C1с512нж) МА 11022.01 и МА 11022.07 C1с912нж)

Задвижки клиновые с выдвижным шпинделем фланцевые МА 11022.04 и МА 11022.10 C1с512нж) МА 11022.01 и МА 11022.07 C1с912нж)

Применяются на трубопроводах для воды, пара, масла и нефти рабочей температурой до 425 С (задвижки черт. МА 11022.01 и МА 11022.04); для жидкого и газообразного аммиака рабочей температурой от -40 до +150 С (задвижки черт.
МА 11022.07 и МА 11022.10).

Управление задвижками: черт. МА 11022.04 и МА 11022.10 — ручное, от конической передачи, черт. МА 11022.01 и МА 11022.07 - от электропривода Б 099.054, исп. I (87B050) с электродвигателем 4АХС80В4УЗ или АОЛС2-22-4УЗ (мощность 1,7 или 2 кВт, время открывания или закрывания задвижки электроприводом 1,2 мин).

Технические требования: по ГОСТ 10738 - 76
Присоединительные фланцы: по ГОСТ 12821 - 67 (для воды, пара, нефти и масла) и по ГОСТ 12822—67 (для жидкого и газообразного аммиака)

Затвор: упругий клнн
Уплотнительные поверхности: корпуса и клина наплавлены коррозионностойкой сталью
Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами

Верхнее уплотнение задвижки: обеспечивает отключение сальниковой камеры при полностью открытом затворе.
Герметичность затвора: по 2-му классу ГОСТ 9544 - 75

Задвижку устанавливают: на трубопроводе в любом рабочем положении, кроме положения приводом вниз
Изготовление и поставка задвижек: по ТУ 26-07-1184 - 78
Для задвижек с государственным: знаком качества

Средний срок службы: не менее 12 лет
Средний ресурс: не менее 2GQQ циклов
Наработка на отказ: не менее 35Q циклов

Материал основных деталей: корпус, крышка, клин, сальник - сталь; шпиндель - сталь 20X13; прокладка - паронит; набивка - асбест (для задвижек черт. МА 11022.01 и МА 11022.04) и ФУМ-В (для задвижек черт. МА 11022.07 и МА 11022.10)
