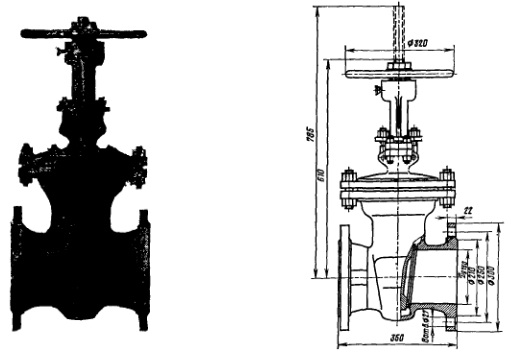

Задвижка с выдвижным шпинделем с упругим клином фланцевая 30с97нж (25.00.00)

Задвижка с выдвижным шпинделем с упругим клином фланцевая 30с97нж (25.00.00)

Применяется на трубопроводах для воды, пара, иефти, масла и нефтепродуктов рабочей температурой до 300 С.

Технические требования: по ГОСТ 5762 - 74
Основные размеры: по ГОСТ 10738 - 76
Присоединительные размеры фланцев: по ГОСТ 234 - 67 на Ру 2,5 B5

Затвор: упругий клин
Уплотнительные поверхности корпуса и клина наплавлены: коррозионностойкой сталью
Уплотнение шпинделя: сальниковое

Подтяжка сальника: откидными болтами
Герметичность затвора: по 2-му классу ГОСТ 9544 - 75
Управление задвижкой: ручное маховиком

Максимальный крутящий момент на маховике в момент закрывания задвижки: 10 кгс м
Задвижку устанавливают: на трубопроводе в любом рабочем положении, кроме положения маховиком вниз
Задвижка относится к классу: ремонтируемых

Средний срок службы: не менее 12 лет
Средний ресурс: не менее 2500 циклов (96000 ч)
Наработка на отказ: не менее 450 циклов A0000 ч)

Материал основных деталей: корпус, крышка, клин, стойка, маховик - сталь 25Л-1Г, шпиндель - сталь 20X13; набивка - асбест
Масса задвижки: 113 кг
