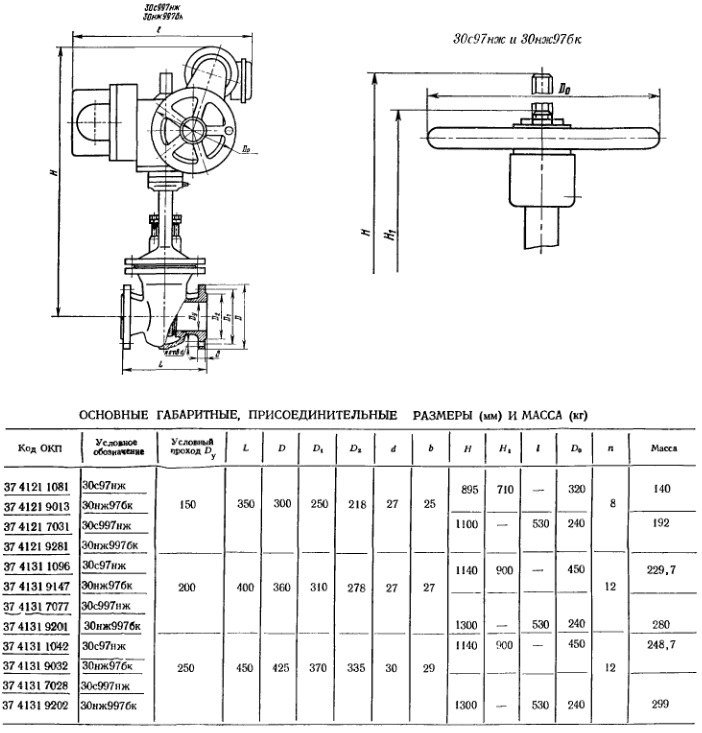

Задвижки клиновые с выдвижным шпинделем фланцевые 30с97нж 30с997нж 30нж97бк 30нж997бк (ЗЛ 11025)

Задвижки клиновые с выдвижным шпинделем фланцевые 30с97нж 30с997нж 30нж97бк 30нж997бк (ЗЛ 11025)

Применяются на трубопроводах для воды, пара, нефти и масла (задвижки 30с97нж и 30с997нж); для слабоагрессивных сред (задвижки 30нж97бк и 30нж997бк) рабочей температурой до 300 С.

Задвижки с ручным управлением устанавливают на трубопроводе в любом рабочем положении, задвижки с электроприводом - на горизонтальном трубопроводе электроприводом вверх (допускается устанавливать задвижки горизонтально, в положе-
нии «на ребро» и «плашмя»- при условии смазывания червячной пары и роликоподшипников густой смазкой и при наличии опоры под электропривод).

Технические требования: по ГОСТ 5762 - 74
Присоединение к трубопроводу: фланцевое по ГОСТ 12821 - 67
Задвижки могут быть изготовлены с ответными фланцами: по ГОСТ 12830 - 67 или ГОСТ 1255 - 67

Затвор: упругий клин
Уплотнительные поверхности корпуса и клина наплавлены коррозионностойкой: сталью
Уплотнение шпинделя: сальниковое

Подтяжка сальника: откидными болтами
Верхнее уплотнение задвижки: предназначено для разгрузки сальника при поднятом до отказа затворе
Герметичность затвора по 2-му классу: ГОСТ 9544 - 75

Управление задвижками: 30с97нж и 30нж97бк ручное, маховиком
Максимальное усилие на маховике при открывании или закрывании: 75 кгс (для Dy 150 мм) и 80 кгс (для Dy 200 и 250 мм)

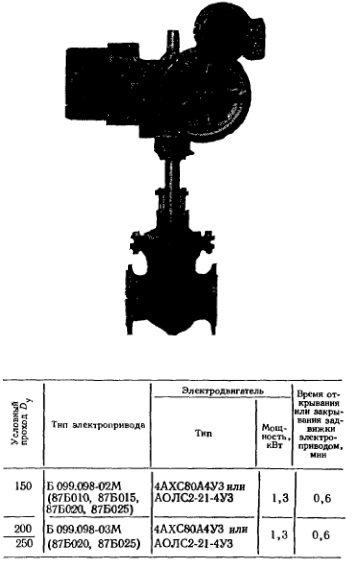

Управление задвижками: 30с997нж и 30нж997бк от электропривода в нормальном исполнении (см. таблицу)
Изготовление и поставка задвижек: по ТУ 26-07-184 - 80

Задвижки относятся к классу: ремонтируемых
Средний срок службы: не менее 5 лет
Средний ресурс: не менее 2000 циклов

Наработка на отказ: не менее 400
