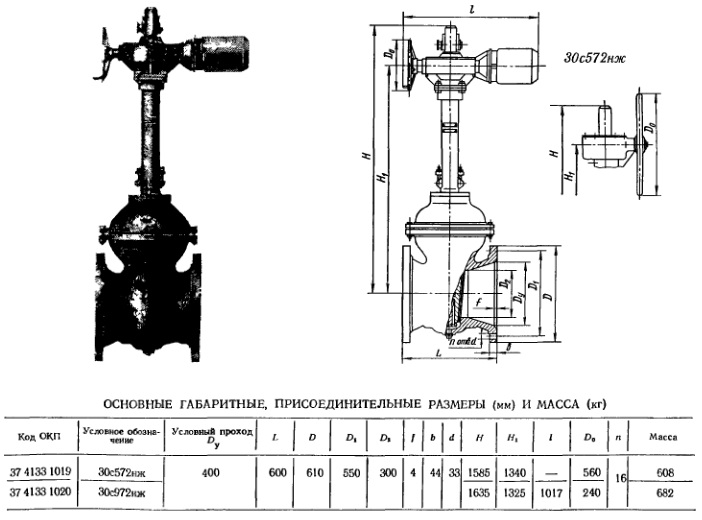

Задвижки клиновые двухдисковые с выдвижным шпинделем 30с572нж 30с972нж (C329) C329.02)

Задвижки клиновые двухдисковые с выдвижным шпинделем 30с572нж 30с972нж (C329) C329.02)

Применяются на трубопроводах для пара и воды температурой до 300 С.

Технические требования: по ГОСТ 5762 - 74
Присоединительные фланцы: по ГОСТ 12820 - 67
Затвор: двухдисковый клиновой
При закрывании диски: плотно прилегают к уплотннтельным поверхностям корпуса

Уплотнительные поверхности корпуса и дисков наплавлены: твердым сплавом
Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами
Герметичность затвора: по 2-му классу ГОСТ 9544—75

Управление задвижкой: от ручной конической передачи C0с572нж) или от электропривода в нормальном исполнении Б 099.054, исп. II (87В085) с электродвигателем 4АХС10054УЗ или АОЛС2-31 - 4УЗ (мощность 3,2 илн 3 кВт, время открывания или закрывания задвижки электроприводом 1,2 мин) C0с972нж)

Максимальный крутящий момент на маховике при закрывании: 100кгс-м (для задвижки 30с572нж) н 800 кгс-м (для задвижки 30с972нж)

Задвижку 30с572нж устанавливают на трубопроводе: в любом рабочем положении, задвижку 30с972нж — на горизонтальном трубопроводе электроприводом вверх

Изготовление и поставка Задвижки: по ТУ 26-07-1205 - 78
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 2000 циклов
Наработка на отказ: не менее 400 циклов

Материал основных деталей: корпус, крышка - сталь; шпиндель - сталь 20X13; прокладка - паронит; набивка - асбестовый шнур
