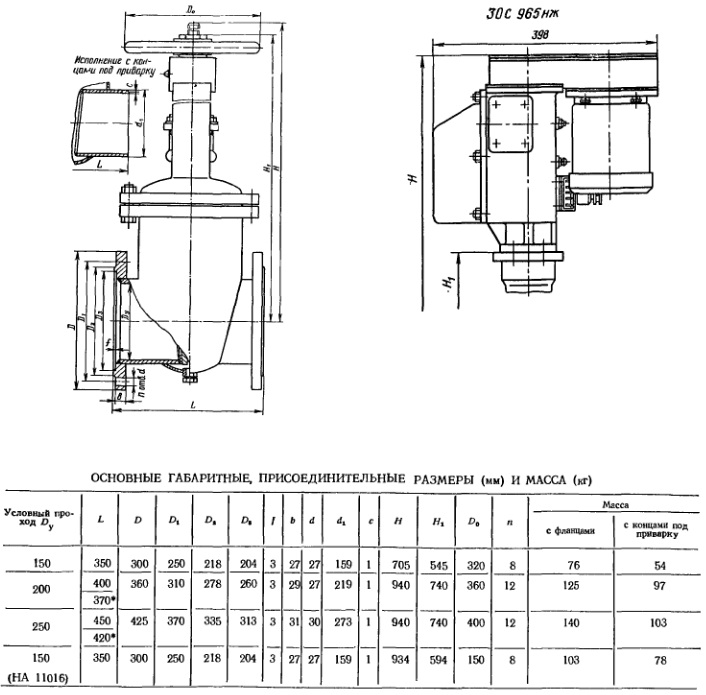

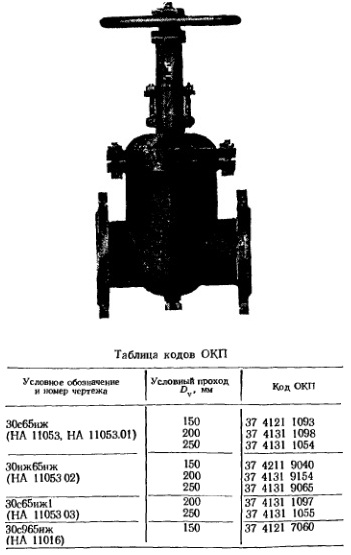

Задвижки клиновые с выдвижным шпинделем 30с65нж 30с65нж1 (НА 11053 (НА 11053.03) и НА 11053.01) 30с965нж 30нж65нж (НА 11016) (НА 11053.02)

Задвижки клиновые с выдвижным шпинделем 30с65нж 30с65нж1 (НА 11053 (НА 11053.03) и НА 11053.01) 30с965нж 30нж65нж (НА 11016) (НА 11053.02)

Применяются на трубопроводах для воды и пара: (задвижки черт. НА 11053 и НА 11053.03); нефти и масла (задвижка черт. НА 11053.01) - рабочей температурой до 300 С; агрессивных сред (задвижка черт. НА 11053.02); воды и пара (задвижка черт. НА 11016) рабочей температурой до 200 С.

Герметичность затвора по 1-му классу: ГОСТ 9544—75 (задвижки для нефти и масла) и по 2-му
классу (задвижки для воды, пара и агрессивных сред).

Управление задвижками: ручное, маховиком (ЗОсббнж, ЗОнжббнж и 30с65нж1) или от электропривода в нормальном исполнении ТЭ 099.058.02М с электродвигателем 4АА56В4УЗ или АОЛ-12-4УЗ (мощность 0,18 кВт, время открывания или закрывания задвижки электроприводом 1,2 мин) C0с965нж, Dy 150 мм).

Максимальное усилие на маховике при закрывании для задвижек с ручным управлением (кгс): 94 (Dy 150 мм), 60 (Dy 200 мм) и 124 (Dy 250 мм).

Технические требования по: ГОСТ 5762 - 74
Присоединительные фланцы: по ГОСТ 12828 - 67 или концы под приварку (задвижка НА 11053.03)
Затвор: двухдисковый упругий клнн

Ушютнительные поверхности корпуса клина наплавлены коррозионностойкой: сталью
Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами
Максимальное усилие на маховике ручного дублера задвижки с электроприводом: 3,5 кгс

Задвижки с ручным управлением устанавливают в любом рабочем положении, кроме положения маховиком: вниз
Задвижку 30с965нж устанавливают на горизонтальном трубопроводе электроприводом: вверх
Изготовление и поставка задвижек: по ТУ 26-07-1215 - 79
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 2500 циклов (80000 ч)
Наработка на отказ: не менее 500 циклов F000 ч)

Материал основных деталей: корпус, крышка, клин - сталь (ЗОсббнж и 30с965нж) или сталь 12Х18Н10Т (ЗОнжббнж, черт
НА 11053.02); шпиндель - сталь 20Х13 (ЗОсббнж и 30с965нж) или сталь 12Х18Н10Т (ЗОнжббнж, черт. НА 11053.02);
прокладка - паронит или кислотощелочестойкий паронит (ЗОнжббнж); набивка - пропитанный асбест
