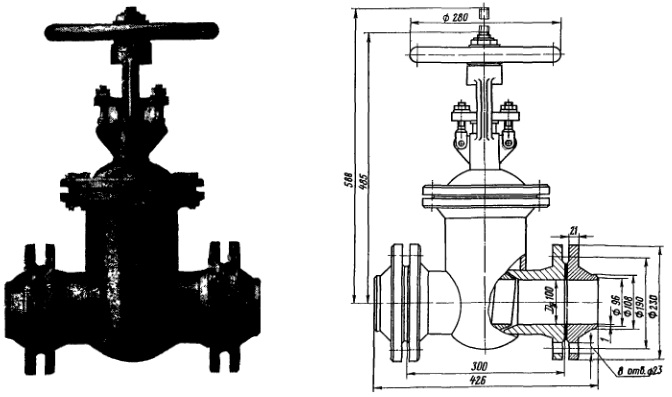

Задвижка клиновая с выдвижным шпинделем 3296 (ПФ 11010) (взамен 30с64нж) (Dy 100 мм)

Задвижка клиновая с выдвижным шпинделем 3296 (ПФ 11010) (взамен 30с64нж) (Dy 100 мм)

Применяется на трубопроводах для воды, пара, нефти и масла рабочей температурой до 300 С.

Технические требования: по ГОСТ 5762 - 74
Присоединительные фланцы корпуса: по ГОСТ 12830-67
Присоединение к трубопроводу: ответные фланцы под приварку
Затвор: сплошной клин

Уплотнение в затворе: при закрывании достигается распором сплошным клином внутренней поверхности сферического седла.
Уплотнение поверхности корпуса и клина наплавлены: коррозионностойкой сталью
Уплотнение шпинделя: сальниковое

Подтяжка сальника: откидными болтами
Герметичность затвора по 1-му классу: ГОСТ 9544 - 75
Управление задвижкой: ручное, маховиком

Задвижку устанавливают: на трубопроводе в любом рабочем положении, кроме положения «маховиком вниз»
Изготовление и поставка задвижки: по ТУ 26-07-1128—76
Задвижка относится к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 2000 циклов
Наработка на отказ: не менее 950 циклов

Материал основных деталей: корпус, крышка, стойка, фланец - сталь; седло - сталь 12X13; шпиндель, клин - сталь 20X13; набивка - пропитанный асбест

Масса задвижки: 70 кг (с ответными фланцами) и 52 кг (без ответных фланцев)
