Задвижки клиновые с выдвижным шпинделем фланцевые 30с64бр A103.200ф) 30с64нж (ЗС 200.000) 30с564нж1 (ПТ 11004.04) 30с964нж (ЗС 200.000.01 и ПТ 11015.08) 30с964нж1 (ПТ 11004.12)

Задвижки клиновые с выдвижным шпинделем фланцевые 30с64бр A103.200ф) 30с64нж (ЗС 200.000) 30с564нж1 (ПТ 11004.04) 30с964нж (ЗС 200.000.01 и ПТ 11015.08) 30с964нж1 (ПТ 11004.12)

Применяются на трубопроводах для воды, пара, нефти и масла рабочей температурой до 300 С для воды и насыщенного пара рабочей температурой до 225 С (задвижка 30с64бр)

Герметичность затвора по 2 - му классу ГОСТЕ 9544 - 75

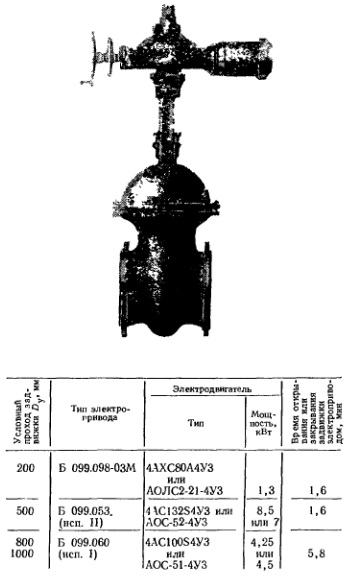

Управление задвижкой: ручное, маховиком (30с64бр и 30с64нж), от ручной конической передачи (30с564нж) или от электропривода в нормальном исполнении C0с9б4нж и 30с964нж1)

Задвижки для нефти и масла могут быть изготовлены с электроприводом во взрывозащищенном исполнении.
Максимальное усилие на маховике при закрывании (кгс): 80 (для задвижки 30с64нж, Dy 200 мм), 60 (для задвижки 30с64бр, Dy 200 мм), 16 (для задвижки 30с964нж, Dy 200 мм) и 18 (для задвижки 30с964нж, Dy 800 и 1000 мм)

Задвижки 30с64бр, 30с64нж и 30с564нж устанавливают на трубопроводе в любом рабочем положеий задвижку 30с964нж — на горизонтальном трупроводе электроприводом вертикально вверх (доускается устанавливать задвижку горизонтально,
положении «плашмя» и «на ребро» при условии мазывания червячной пары и роликоподшипников устой смазкой и при наличии опоры под электроривод)

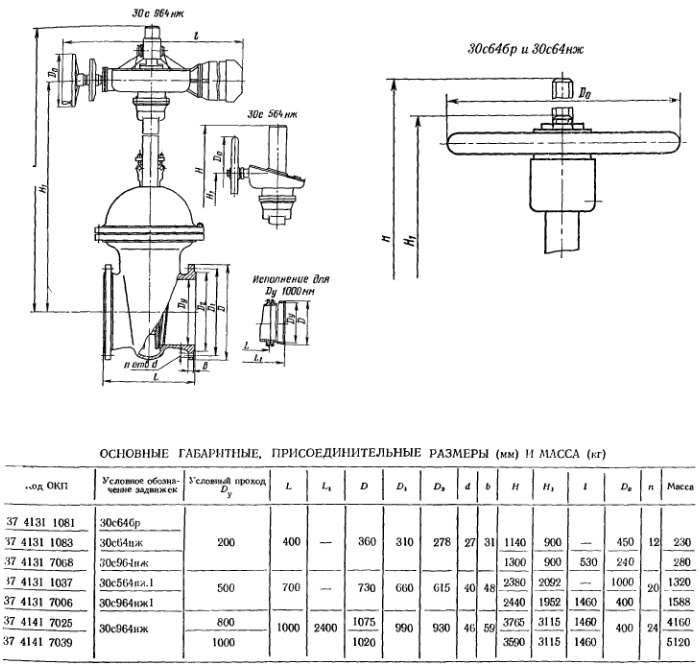

Тип и основные размеры: по ГОСТ 10738 - 76
Технические требования: по ГОСТ 5762 - 74 (задвижка 30с64бр)
Присоединительные фланцы: по ГОСТ 12821 - 67 или патрубки под приварку (Dy 1000 мм)

Затвор: сплошной нлн упругий клин с боковыми направляющими поверхностями
Уплотнительные поверхности корпуса и клина задвижек: 30с64нж, 30с564нж и 30с964нж наплавлены коррозионностойкой сталью. Уплотнение задвижки 30с64бр латунные кольца в корпусе и клине

Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами
Верхнее уплотнение задвижки предназначено: для разгрузки сальника при поднятом до отказа затворе

Изготовление и поставка задвижек: по ТУ 0-07-1125 - 77
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 2000 циклов
Наработка на отказ: не менее 400 циклов

Материал основных деталей: корпус, крышка, клин, сальник - сталь; шпиндель - сталь 20X13 или сталь (у задвижки 30с64бр); уплотнительное кольцо в корпусе и клипе - латунь ЛМцС 58-2-2 (у задвижки 30с64бр); набивка - пропитанный
асбест
