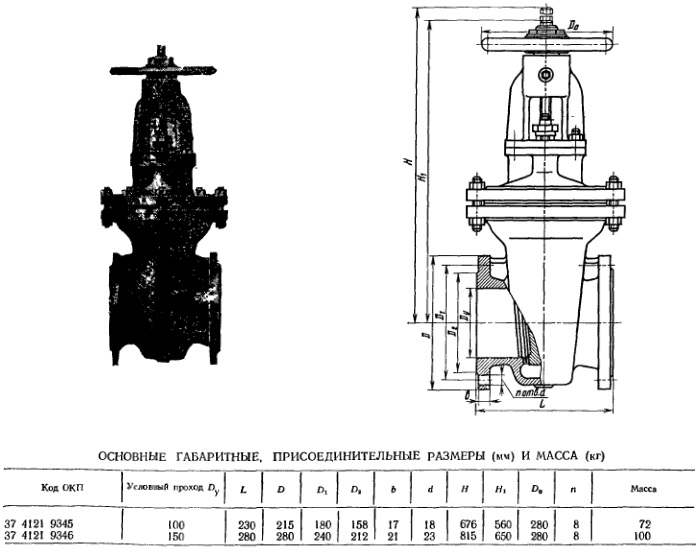

Задвижка клиновая с выдвижным шпинделем фланцевая 30нж48нж (Л 11141)

Задвижка клиновая с выдвижным шпинделем фланцевая 30нж48нж (Л 11141)

Применяется на трубопроводах для жидких и газообразных нефтепродуктов рабочей температурой до 565 С. Температура окружающей среды не ниже -40 С.

Технические требования: по ГОСТ 5762 - 74 и ГОСТ 10194 - 78 (для Dy 150 мм)
Присоединительные фланцы: по ГОСТ 12821 - 67

Уплотнительные поверхности: корпуса и клина наплавлены коррозионностойкой сталью
Уплотнение шпинделя: сальниковое
Подтяжка сальника: шпильками

Верхнее уплотнение задвижки предназначено: для разгрузки сальника при поднятом до отказа затворе
Герметичность затвора: по 1-му классу ГОСТ 9544 - 75
Управление задвижкой: ручное, маховиком

Максимальное усилие на маховике при открывании и закрывании задвижки: 40 кгс (для Dy 100 мм) и 50 кгс (для Dy 150 мм)
Задвижку устанавливают на трубопроводе в любом рабочем положении

Изготовление и поставка задвижки: по ТУ 26-07-279 - 80 (Dy 100 мм)
Задвижка относится к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 2000 циклов (80000 ч)

Материал основных деталей: корпус, крышка, диск - сталь 12Х18Н9ТЛ-Н; шпиндель, сальник - сталь 14Х17Н2; набивка - асбестовый шнур АГБ (сквозного плетения)
